散热器热工性能实验台

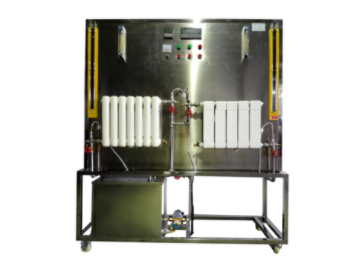

KCRG-49型散热器热工性能实验台

一、实验目地：

1、了解低水温散热器热工特性实验台的结构。

2、把握散热器散热量的测定基本原理及方式。

3、测定不一样散热器的传热系数，测算并剖析散热器的散热量与热新闻媒体总流量和温度差的关系。

二、关键配备：

不一样方式铝合金散热器，不锈钢电加温储水箱，总流量调整阀门组，转子流量计，循环系统开水泵，水温操纵仪表，U型压力计，8路万能数据信号变送輸出巡检仪。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率5.0KW。

2、304不锈钢加温储水箱：容积80L，加温功率4.5KW。

3、循环系统开水泵主要参数： 总流量：20L/min ，扬程：12m，功率：120W。流量计范畴：16-160L/h。

4、钢制散热器换热总面积3.2m2,铜制散热器换热总面积2.6m2。

5、溫度测量：测量系统软件配备有智能化溫度操纵仪表（PID调整控温，精度 ±0.2℃），高精度PID调压控制模块电源电路。

6、外形尺寸：1200×500×1800mm，外形为不锈钢可挪动支撑架，带双刹车轮。
