冷热泵循环演示装置

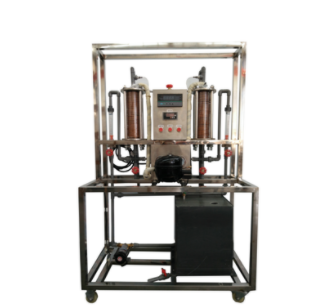

KCRG-50型冷热泵循环演示装置

一、实验目地：

可用于制冷、气体调整、食品类冷冻、家电等专业的教学。系统软件中的压缩机、蒸发器、冷凝器选用全透明耐压玻璃作壳体，可立即观查到制冷剂的蒸发和冷凝状况，并通过出入水温的转变观察制冷效果。

二、关键配备：

选用全透明耐压玻璃作壳体的压缩机、盘管蒸发器、盘管冷凝器。循环水泵，玻璃转子流量计，调整阀门组、PVC板制冷储水箱；检测系统软件由8路万能数据信号键入液晶显示屏表明巡检仪、PT100热电偶构成；有工作台架可随时随地挪动.

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率1000W。

2、由全封闭式式压缩机、冷凝器、节流阀、蒸发器、换向阀及管路等构成制冷系统。最大功率 200W ，

 制冷工质选用 R11，制冷量 160Kcal/h 。

3、由玻璃转子流量计及冷凝器、蒸发器内盘管及储水箱等构成水系统软件，循环系统水流量：总流量3m3/h，杨程9m，

 流量计10-100L/h。

4、蒸发压力表量程-0.1-1.6MPa和冷凝压力表量程-0.1-0.9MPa。

5、溫度由高精度温度传感器测量，高精度万能数据信号键入巡检仪表明。

6、外形尺寸：1400×500×1700mm，外形为不锈钢可挪动支撑架，带双刹车轮。
