过热器流量分配实验台

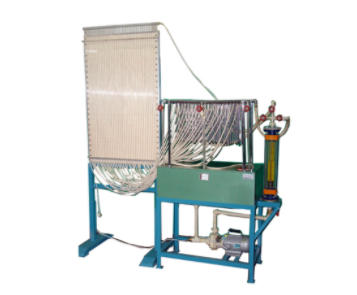

KCRG-51型过热器流量分配实验台

一、实验目地：

1、演试过热器平行面并排管在各种不一样联接方法下总流量分派的不匀称性。

2、观查两联箱在不一样联结方式下，静压沿联箱长短的遍布特点。

3、测定各种联结方式下的水力不匀称指数及Z型和Π型联结时的压力转变指数。

二、关键配备：

防腐水泵，PVC储水箱，水位计，分派联箱、聚集联箱，蛇形管，40根测压管，40根玻璃差销钉，可调整阀门组，不锈钢支撑架等。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率370W。

2、水泵主要参数：总流量：30L/min ，扬程：20m，功率：370W。

3、PVC储水箱，尺寸600×400×400mm。

4、40根玻璃差销钉，长短1600mm，上含有刻度标尺。

5、外形尺寸：1500×500×2100mm，外形为不锈钢可挪动支撑架，带双刹车轮。
