制冷压缩机性能实验台

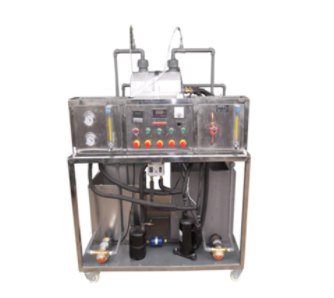

KCRG-53型制冷压缩机性能实验台

一、实验目地：

1、加重了解制冷循环系统系统软件的构成。

2、学习测定制冷机特性的方式。

3、通过对新式蒸发器、冷凝器的进出水量水温的检验，测算压缩机的制冷量、压缩机效率、制冷指数及蒸发器冷负载、冷凝器的换发热量。

二、关键配备：

 全封闭式制冷压缩机、冷凝器、节流阀、蒸发器、冷水泵、开水泵、玻璃转子流量计,储水箱、电加温设备、液态转子流量计、8路万能巡检仪、温度传感器、高低压控制板、干躁过滤装置、储液罐、电流表、电压表、压力表、不锈钢挪动式实验台等构成。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率1.2KW。

2、实验台选用封闭式式制冷压缩机，蒸发器和冷凝器均为水换热器。压缩机的轴功率通过键入电功率来

 测算。制冷工质选用R11。

3、测量主要参数：电压：0～250V，电流量：4～5A，水总流量40～400L/h，排气压力1.5Mpa，吸气压力 0.04～0.07Mpa，冷凝溫度：35℃，蒸发溫度：5℃。

4、冷、开水泵主要参数： 总流量: 20L/min ，扬程：12m，功率：120W。

5、蒸发压力表量程-0.1-1.6MPa,冷凝压力表量程-0.1-0.9MPa。

6、冷水箱: 不锈钢,容积：80L（冷水箱有盖密封性，避免落灰，配有液位表明设备；储水箱通道配有浮球阀以确保储水箱水位稳定）。

7、开水箱 :不锈钢,容积：60L，加温功率2.0KW（开水箱有盖密封性，与冷水箱单独，配有液位表明设备）。

8、溫度由高精度温度传感器测量，高精度万能数据信号键入巡检仪表明。

9、外形尺寸：1400×650×1600mm，外形为不锈钢可挪动支撑架，带双刹车轮。
