热网水利工况实验台

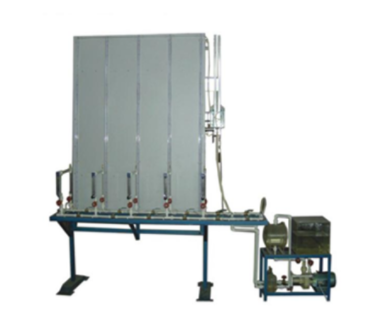

KCRG-54型热网水利工况实验台

一、实验目地：

模拟热水管网，开展多种水利工况模拟转变实验，了解热网水压图的转变状况

二、关键配备：

下半部由管路、阀门、流量计、稳压罐、锅炉、水泵构成，用于模拟由5个客户构成的开水网路。上半部有低位储水箱和安裝在一块竖直木版上的12根玻璃管，玻璃管的顶部与空气相通，玻璃管下端用胶管与网路支系点相接，用于测量热网客户联接点处的供电干管与回水干管的测压管水头（水压曲线图相对高度）。每组客户的两支玻璃管间附带标尺便于形象化的读出各点压力。

三、技术性主要参数：

1、键入开关电源：单相AC220V±10% 50Hz，功率120W。

2、水泵主要参数： 总流量：20L/min ，扬程：12m，功率：120W。

3、流量计量程：16-160L/h,测压管相对高度1600mm。

外形尺寸：1800×500×2300mm，外形为不锈钢可挪动支撑架，带双刹车轮
