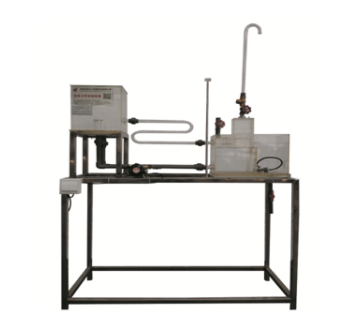

自循环水击实验装置

KCLX-08型自循环水击实验装置

一、实验目地：

1、合适于工程流体力学（水力学）教学实验。

2、演试水击扬水机、水击波传播（水击能的运用）的原理。

3、演试调压筒消减水击压强的原理。

二、关键配备：

水泵、测压表、恒位储水箱、集储水箱、水击室、压力室、供电管、调压筒、扬水机出水管、阀门、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、效果水头：250mm±10 mm，水击升压超过3000mm。

3、调压筒调压效果比：η>60%。

4、压力表：医疗器材精密小量程压力表。

5、扬水机出水管：400mmH20,水击扬水机最大扬程：370mm，水击扬水机扬程可达1.5倍作

 自来水头。

6、总流量：供电最大总流量Qmax=300 ml/s；实验管路总流量 Qp=0~200 ml/s。

7、恒位储水箱、集储水箱、供电管、调压筒、扬水机出水管、水击室、压力室均由有机玻璃做成，实验基本原理结构一目了然。

8、低噪声无锈蚀水泵，扬程：10m，最大总流量：12L/min，转速：2800r/min，功率：100W。

9、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

10、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

11、外形尺寸：1100×500×1700mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
