自循环虹吸实验装置

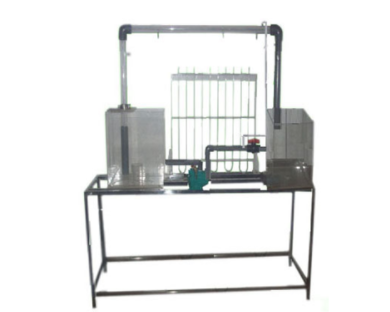

KCLX-09型自循环虹吸实验装置

一、实验目地：

1、演试虹吸的形成原因和毁坏及管中压强遍布。

2、测量虹吸管真空度，并明确最大真空泵域，达到供定性研究虹吸管流动性的动能变换特点。

二、关键配备：

虹吸管、水泵、低位储水箱、低位储水箱、测压管、刻度标尺、抽气设备、阀门、自循环系统设备、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、虹吸管径：φ25mm，相对高度：800mm。由有机玻璃做成，遍布六个测压点。

3、低位储水箱容积50L,低位储水箱容积70L,由有机玻璃做成。

4、选用自吸抽气技术性，运行时可全自动清除管中气体，具体操作简便。

5、测压计为全透明有机玻璃，可表明测量各测点的真空度及其在管中的压强遍布。

6、实验管路装有弯管流量计，以测量总流量。

7、选用低噪声无锈蚀环保型水泵，最大扬程：12m，额定总流量：15L/min，功率：120W。

8、测压计由8根长800mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺方

 便读数，压差计内的标示液为水，无毒性、具体操作安全性。

9、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

10、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

11、外形尺寸：1200×500×1800mm（长×宽×高），可挪动式设计方案，带脚轮及禁锢脚。
