离心泵综合实验装置

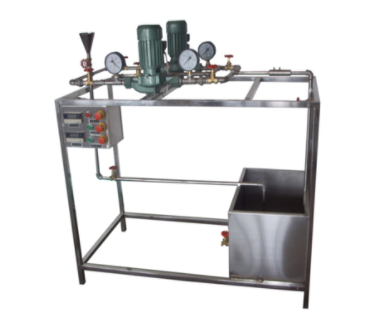

KCLX-07型离心泵综合实验装置

一、实验目地：

1、合适于工程流体力学（水力学）教学实验。

2、了解离心泵的构造、特点及具体操作；了解离心泵的原理。

3、把握离心泵关键主要参数的测定方式，测量一定转速下的离心泵特点曲线图。

4、双泵串、并接实验及泵汽蚀实验。

二、关键配备：

离心泵、储水箱、文丘里流量计、压力表、U型压差计、单相功率表、玻璃温度计、实验管路、阀门、自循环系统设备、不锈钢架构。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz。可持续具体操作。

2、离心泵选用管道离心泵，最大功率：370W，转速：2800r/min，吸程：8m，效率：34%，

 总流量：2.5m3/h，扬程：15m，实验范畴宽，能显著发生空化汽蚀状况，总数2台。

3、压力表：表盘直徑Φ100mm，测量范畴0-0.4MPa，精度1.5级。

4、真空泵表：表盘直徑Φ100mm，测量范畴-0.1-0MPa，精度1.5级。

5、电动机功率选用数字单相沟通交流功率测量仪表测得。

6、文丘里流量计总流量：0～6 m3/h。压差范畴：10~150KPa。

7、储水箱：容积约70L，304不锈钢材质，当终止供电打开灌泵阀时，可使泵运作时发生汽蚀状况。

8、实验所用的流体-水为全循环系统应用设计方案，充足节省水资源。

9、电控箱，装有电源开关指示灯、功率表，对其中泵的功率开展表明。

10、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。

11、外形尺寸：1650×600×1500mm（长×宽×高），架构为可挪动式设计方案，带脚轮及禁锢脚。
