一、概述

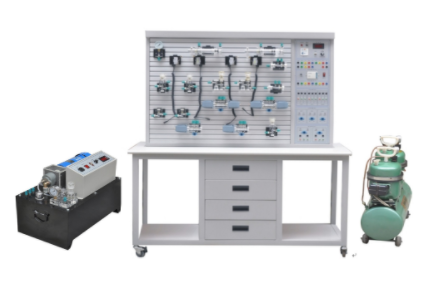

KCYQ-16H型透明液压和气动PLC控制综合训练装置是根据我公司对高校机电一体化燃气、电力、液控的训练大纲要求，采用我公司液压PLC控制和气动PLC控制训练设备的优点，采用开放式综合实验台结构，广泛征求专家教授和意见，通过不断创新开发的。目前，气动控制技术、液压传动控制技术是PLC控制的理想综合训练设备。训练可以让学生直观、感性地理解比较、气体、电、液体各有特点、特色、优缺点等。
液压实验组件均由透明的有机材料制成，透明直观。很容易掌握数十种常见液压元件的结构、性能和用途。掌握数十种基本实验电路的工作过程和原理。实验中组装实验电路又快又方便。气动训练和液压训练电气主单元配有2套PLC控制和2套继电器控制，简单实用。
二、实验台的组成
培训系统是& amp# 039；2比1 & amp# 039；采用双面结构。也就是说，实验桌可以由两组四名学生分别进行气动试验和液压试验，并在两面同时进行气动液压综合试验，以优化共享资源，优化产品的性能比。整体结构简单，实用性强。
该实验台是铁质双层亚光密纹喷涂结构。美丽大方，坚固耐用，操作方便。基本配置为气动实验元件1。气动实验PLC控制模块1套；一台低噪音空气压缩机；1套液压实验要素，1套液压实验PLC控制模块，1个液压实验泵站。(计算机根据需要单独配置)
使用该训练设备，可以独立进行与气动语言、液压语言相对应的基本电路和应用实验，也可以综合进行燃气-电控制、燃气-液控制、电-液控制、燃气-电-水综合控制等实验。
液压透明技术参数：
一、主要技术参数
1、电源：AC220V允差l0%，50Hz；
3、设备容量：1 KVA；
4、工作环境温度：-5 ~ 40；
5、工作湿度： 90% (40 时)；
6、外形：1500毫米1000毫米1750毫米。
7、液压泵站：
(1)系统额定压力0.8MPa；
(2)定量齿轮泵-1组电机：内轴一体安装，结构紧凑，低噪音定量齿轮泵：额定流量6L/min，压力2.5mpa电机：功率450W，调速范围0-1500r/min，外形：
(3)油箱：公顷体积30L；附有恒温水位计、过滤器、空气过滤器、降压功率计、L-HL46号液压油。
8、液压元件：采用透明工艺加工，最大工作压力2.0MPa。每个透明液压元件都配有底板，可轻松自由地放置在操作面板上。油路重叠使用快速交换接头，使用透明软管可以确保不漏油，清晰直观地看到油路的流动。
9、电气控制装置：
(1)PLC主机模块：PLC选择三菱FX1S-20MR主机、12号直流输入/8号继电器输出。
(2)控制模块：配有电源模块、PLC控制模块、继电器控制模块、控制按钮模块、液压元件独立模块等。
10、电磁方向阀：AC24V。吸入3mpa
二、主要特征
1、液压传动和PLC控制综合训练装置主要由训练表、训练表、液压元件和电气控制装置、可编程控制器(PLC)等装置组成。
2.训练队、训练队是铁质双层亚光密纹喷雾结构、训练队抽屉内存液压部件等。
3.所有通用液压组件安装：每个液压组件都装有安装底板，因此铝合金钢制面板(面板上有& ampquotT & ampquot包括凹槽形式的铝合金结构)上可以轻松自由地放置液压元件。油路重叠采用快速换纸接头，拆卸方便，不漏油。
4、培训组件由透明有机材料制成，可以轻松了解数十种常见液压组件的结构、性能和用途。掌握几十种基本电路的工作原理，实验装配电路快速方便。
5、通过机器控制、传统继电器控制、高级PLC自动控制和PLC编程和监控技术，功能可以灵活实现。
6、训练控制单元也可以使用独立的继电器控制单元进行电气控制，通过比较，强调PLC程序控制的优越性和先进性，加深对PLC程序员的理解和掌握。
三、透明液压PLC控制基础训练电路
1、手动换向阀换向电路。
2、使用中间功能换向阀锁电路。
3、液压控制平阀锁环。
4、压力调节电路。
5、二次压力控制电路。
6、使用减压阀减压电路。
7、增压缸增压电路。
采用8、h型方向阀卸载电路。
9、油节流调速电路。
10、回油节流调速电路。
11、速度齿轮泵换向速度控制电路。
12、由速度齿轮泵和速度调节阀组成的复合调速电路。
13、流量阀短连接速度交换电路。
14、用调速阀连接的二次输送东路。
15、调速阀并联二次输送东路。
16、顺序阀顺序动作电路。
17、压力继电器返回顺序动作电路。
18、由行程开关控制的顺序动作电路。
19、行程方向阀的顺序动作电路。
20、系列液压缸同步电路。
21、由先导溢流阀控制的整流电路。
四、液压元件
气动技术参数：
一、主要技术参数
1、输入电源：220伏.容差l0%，50Hz；
2、设备容量：1 KVA；
3、工作环境温度：-5 ~ 40；
4、工作湿度：90%(40时)；
5、外形：1500毫米1000毫米1700毫米。
6、静音空气压缩机：工作电源：AC220V；电机功率：1750W标称容量10L；额定输出压力1Mpa
7、PLC主机模块：PLC选择三菱FX1S-20MR主机，12号直流输入/8号继电器输出。
8、控制模块安装：电源模块、PLC控制模块、继电器控制模块、控制按钮模块、气动元件独立模块等。
二、主要特征
1、气动传动和PLC训练装置主要由训练台和训练台、气动部件和电气控制装置、可编程控制器(PLC)等组件组成。
2、训练表、训练表铁双层亚光密度喷雾结构、训练表柜记忆气动元件。
雕刻等。
3.每个气动部件都是独立模块，配备有弹性的脚底，方便自由。
组件在训练面板(面板上有& ampquotT & ampquot放置在有凹槽的铝合金钢结构中)。回来
公路搭接接头是快速交换接头，布局灵活，拆卸方便快捷。
4、采用静音空压机，为训练室提供较好的训练环境。
5、训练空气源压力低，系统额定压力为0.8 Mpa，电气控制使用低压直流。
24V电源：训练燃气道、控制电路安全可靠，有手动控制、燃气控制、电子控制、集团。
状态软件和其他控制功能。
6、训练控制单元可以使用独立的继电器控制单元进行电气控制，也可以使用PLC控制。通过比较，突出了PLC顺序控制的优越性和高级性质，加深了对PLC程序员的理解和掌握。
7、该装置设置了各种实际气动元件、传统继电器控制、先进的PLC自动控制、PLC编程和监控技术、强大的功能、各种适应范围。
三、气动基础训练电路
1、单作用气缸换向电路
2、双作用气缸换向电路
3、单作用气缸速度控制电路
4、双作用气缸单向调速电路
5、双作用气缸双向调速电路
6、速度交换电路
7、缓冲电路
8、二次压力控制电路
9、高低压转换电路
10、计数电路
11、延迟电路
12、过载保护电路
十三、联锁电路
14、单缸单往复控制电路
15、单缸连续往复运动电路
16、线性气缸、旋转气缸序列运动电路
17、多缸顺序运动电路
18、双缸、同步运动电路
19、气缸驱动电路
20、卸载电路
21、或门梭阀应用电路
22、快速排气阀应用电路
