一、概述
KCYQ_18C型PLC控制透明液压和气动P综合训练装置是上海科工科学公司根据高校机电一体化燃气、电力、液控的教学大纲要求，利用我公司液压PLC控制和气动PLC控制训练设备的优势，采用开放式综合训练台结构，广泛征求专家教授和意见，不断创新开发的。目前，气动控制技术、液压传动控制技术是PLC控制的理想综合训练设备。训练可以让学生直观、感性地理解比较、气体、电、液体各有特点、特色、优缺点等。
液压训练元件均由透明有机材料制成，透明直观。很容易掌握数十种常见液压元件的结构、性能和用途。掌握数十种基本训练电路的工作过程和原理。实习时组装训练电路又快又方便。气动训练和液压训练电气主单元配有2套PLC控制和2套继电器控制，简单实用。
二、培训台的组成
培训系统是& amp# 039；2比1 & amp# 039；采用双面结构。也就是说，一张训练桌可以让两组四名学生分别进行气动训练和液压训练，两面同时进行气动液压综合训练，优化共享资源，优化产品的性能比。整体结构简单，实用性强。
这个训练队是铁质双层亚光密纹喷雾结构。美丽大方，坚固耐用，操作方便。基本配置如下：气动培训要素1；气动教学PLC控制模块1套；一台低噪音空气压缩机；液压培训要素1套，液压培训PLC控制模块1套，液压培训泵站1套。(计算机根据需要单独配置)
利用该训练设备，不仅可以独立进行与气动语言、液压语言相对应的基本电路和应用训练，还可以综合进行气-电控制、气-液控制、电-液控制、气-电-液综合控制等相互合作的训练。
三、主要技术参数
1、电源输入：380伏对地漏电电流超过30毫安时，电源将被切断。
2、直流电源输入AC220V输出DC24V/3-5A，过载保护。
3、设备容量：1 KVA；
4、工作环境温度：-5 ~ 40；
5、工作湿度： 90% (40 时)；
6、外形：1500毫米1000毫米1850毫米。

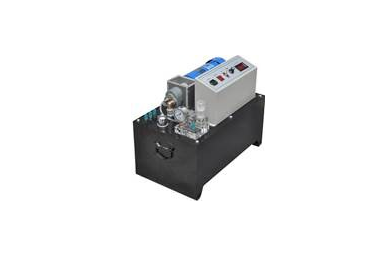

7、液压泵站：
(1)系统额定压力0.8MPa；
(2)定量齿轮泵-1套马达：内轴一体安装，结构紧凑，噪音低。
齿轮泵：额定流量6L/min，压力2.5mpa马达：功率450瓦，调速风扇
周长0-1500r/min，外形规格：630毫米380毫米500毫米
(3)油箱：公顷体积30L；包括油温液位计、过滤器、空气过滤器、抗震压力。
力测量仪，L-HL46液压油；
8、无油静音空气压缩机：工作电源：AC220V；马达功率：550W，标称容量20L，额定输出压力0.8Mpa。
9、液压元件：
采用透明工艺加工，最大工作压力2.0MPa。装有各透明液压元件。
有底板，可以方便地放在操作面板上。油包络快换接头，
另外，使用透明软管可以清晰直观地看到油路的流向，而不会漏油。
10、电气控制装置：
(1)电源模块：电源部分1个380V电压表、直流电压表、1个电流表、监控
根据设备的输入交流、直流电源和电流显示。启动/停止按钮主要用于控制液压泵站和空气泵是否通电。配置紧急停止按钮等，提供电气控制电路的AC220V交流电压、DC24V直流电压。
(2)PLC主机模块：主机选择三菱FX1S-20MR主机，12号直流输入/8号继电器
电器出口。
(3)控制模块安装：PLC输入、输出模块；继电器模块控制按钮模块时
继电器模块等。
11、电磁方向阀：DC24V。吸入3mpa
四、液压部分的主要特点
1、液压和气动PLC控制综合训练装置主要由训练表、训练表、液压元件和电气控制装置、可编程控制器(PLC)等装置组成。
2.训练队、训练队是铁质双层亚光密纹喷雾结构、训练队抽屉内存液压部件等。
3.所有通用液压组件安装：每个液压组件都装有安装底板，因此铝合金钢制面板(面板上有& ampquotT & ampquot包括凹槽形式的铝合金结构)上可以轻松自由地放置液压元件。油路重叠采用快速换纸接头，拆卸方便，不漏油。
4、培训组件由透明有机材料制成，可以轻松了解数十种常见液压组件的结构、性能和用途。掌握几十种基本电路的工作原理，训练装配电路快速方便。
5、通过机器控制、传统继电器控制、高级PLC自动控制和PLC编程和监控技术，功能可以灵活实现。
6、训练控制装置也可以使用单独的继电器控制装置进行电气控制。
相比之下，强调PLC程序控制的优越性和先进性，加深了对PLC程序员的理解和掌握。
五、透明液压基础教学电路
1、手动换向阀换向电路。
2、使用中间功能换向阀锁电路。
3、液压控制平阀锁环。
4、压力调节电路。
5、二次压力控制电路。
6、使用减压阀减压电路。
7、增压缸增压电路。
采用8、h型方向阀卸载电路。
9、油节流调速电路。
10、回油节流调速电路。
11、速度齿轮泵换向速度控制电路。
12、由速度齿轮泵和速度调节阀组成的复合调速电路。
13、流量阀短连接速度交换电路。
14、用调速阀连接的二次输送东路。
15、调速阀并联二次输送东路。
16、顺序阀顺序动作电路。
17、压力继电器返回顺序动作电路。
18、由行程开关控制的顺序动作电路。
19、行程方向阀的顺序动作电路。
20、系列液压缸同步电路。
21、由先导溢流阀控制的整流电路。
22、单向阀门压缩电路。
23、换向阀压缩电路。
24、学习和使用PLC编程软件
25、PLC与计算机通信、在线调试、监控。
26、PLC控制液压基础电路培训(优化控制)
六、气动主要特点
1、液压和气动PLC培训单元主要由培训台、培训台、气动部件和电气控制单元、可编程控制器(PLC)和其他组件组成。
2、训练表、训练表铁双层亚光密度喷雾结构、训练表柜记忆气动元件。
雕刻等。
3.每个气动部件都是独立模块，配备有弹性的脚底，方便自由。
组件在训练面板(面板上有& ampquotT & ampquot放置在有凹槽的铝合金钢结构中)。回来
公路搭接接头是快速交换接头，布局灵活，拆卸方便快捷。
<p>
4、采用静音空压机，为训练室提供较好的训练环境(噪音60)。
</p>
5、训练空气源压力低，系统额定压力为0.8 Mpa，电气控制使用低压直流。
DC24V电源：训练用燃气，控制电路安全可靠，手动控制、燃气控制、电气控制、
自动灯控制功能。
七、气动基础训练电路
1、单作用气缸换向电路
2、双作用气缸换向电路
3、单作用气缸速度控制电路
4、双作用气缸单向调速电路
5、双作用气缸双向调速电路
6、速度交换电路
7、缓冲电路
8、二次压力控制电路
9、高低压转换电路
10、计数电路
11、延迟电路
12、过载保护电路
十三、联锁电路
14、单缸单往复控制电路
15、单缸连续往复运动电路
16、线性气缸、旋转气缸序列运动电路
17、多缸顺序运动电路
18、双缸、同步运动电路
19、气缸驱动电路
20、卸载电路
21、或门梭阀应用电路
22、快速排气阀应用电路
23、消除残余压力电路
24、自动和手动使用循环
25、双手操作电路
26、学习和使用PLC编程软件
