数字电路实验箱

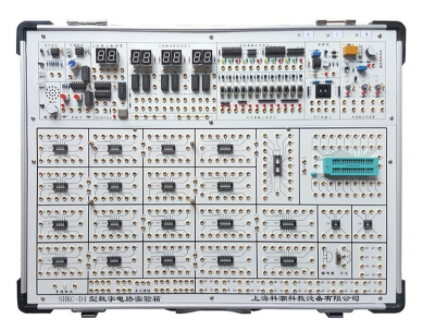

SHKC-D4型数字电路实验箱

数字电路实验箱由铝合金箱、开关电源、常用信号源和实验电路区域组成。实验电路区域采用完全开放模式，可以根据需要灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、技术指标

1、实验电路工作电源：5V/2A组、12V/0.7A组、1.5 ~ 9v(或任意值)可调组、各保险丝设置、短路保护和反向保护电路(5V电源包括超压保护、低压保护)。

2、常用信号源

(1)提供两组正负单脉冲发生电路(包括电平指示)。

(2) 1Hz ~ 1KHz连续可调时钟电路。

(3) 1HZ ~ 1MHz固定脉冲分为7路输出，其中1HZ有指示灯。

(4)12号开关输入显示电路，输入侧皮带保护功能。

(5)直观显示12号开关输出电路、输出端自显示电路、开关输出状态，并提供输出端皮带保护功能。

(6)包含BCD码解码电路的6位7段LED供养数字显示器2位独立数码管，可安装总正或总负数码管。

(7) BCD码拨开关输出电路2套，输出端具有保护功能。

(8)由基于555点的电路组成的音频输出控制电路，包括蜂鸣器和扬声器输出设备。

3、测试小工具。

(1)提供三态数字逻辑测试电路和声光提示。

(2)提供1个0-20直流电压测量仪(可选)。

(3)提供1个0-50 MHz频率计(可选)。

4、实验电路区域：与独立电路板设计和实验信号源完全隔离，防止实验电路区域布线时的错误操作损坏主机箱。实验电路区域配置如下：

(1)开放式实验区域配置，包括2个圆孔IC8、12个锁孔或圆孔IC14、6个IC16或4个(可进一步扩展3个)、1个IC20、1个IC40锁插座(兼容IC28/IC24/IC18等)

(2)提供8 扬声器、蜂鸣器和1个12开关、3个电位器(可选)。

(3)设计了一组导线测试表。

(4)此外，可以使用多个可靠的锁死防旋转插座(集成块插座、镀银长铜管、固定装置等内部连接)作为实验连接点、测试点。进行实验布线时，只需拿着锁插头线互相连接即可。

(5)两个扩展模块电路访问区域：大小分别为155100毫米，并有可选的固定线路实验模块。学生们可以用学生的思维能力和实战能力进行创新性练习。

5、可拆卸实验模块(可选)

(1)个别元件，包括电阻10、100、200、470、510、1K、1.2K、1.5K、4.7K、5.1K、10K、22K和47K。13、2CK15、IN4007；晶体管3DG6和3DK2；晶振32768HZ；1个电位器100K(2个)、47K、15K、10K、1K、330，满足数字电路的最实验性要求。

(2)面包板模块(可选)

由两个350洞面包板组成，设计了面包板和主板之间的连接转换。

6、实验线路连接：所有信号均采用自锁涂层金插孔，不氧化，美观美观，实验接线稳定可靠。

7、机箱：坚固的铝框、厚重的ABS塑料角、参考外形规格480360120毫米。

二、实验项目

实验

晶体管开关特性、限制器和夹具

2.TTL集成逻辑门逻辑功能和参数测试

3.CMOS集成逻辑门逻辑功能和参数测试

4.集成逻辑电路连接和驱动

组合逻辑电路的设计与测试

解码器及其应用

7.数据选择器及其应用

8.触发器及其应用

计数器及其应用

移位寄存器及其应用

脉冲分配器及其应用

12.利用门电路生成脉冲信号-自激多谐振荡器

13.单稳定触发器和施密特触发器-脉冲延迟和波形整形电路

14.基于555小时的电路及其应用

综合实验(需要额外的装置)

15.D/A、A/D转换器

16.问答装置

17.电子秒表

18.三位数半直流数字电压表

19.数字频率计

拔河游戏机

集成应用程序设计实验(以小规模集成电路或大规模集成电路的形式实施)

1、LED显示屏交叉口信号灯自动控制器设计。

2、数码管显示秒表设计

3、数码管显示时钟数字钟设计。

4、数码管显示数字频率计的设计
