数字电路实验箱

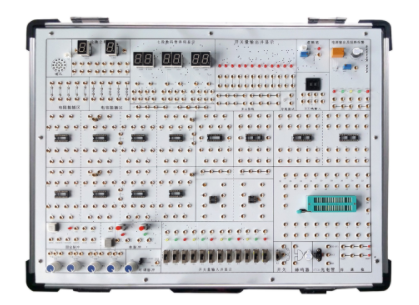

SHKC-D6新型数字电路实验箱

新的数字电路实验箱由铝合金箱、开关电源、共同信号源和实验电路区域组成。实验电路区域采用完全开放模式，可以根据需要灵活配置实验电路，以满足不同层次学生的教学实验要求。

一、技术指标

1.直流电源DC: 12V/1.5A，DC: 5V/1.5A，其中5V电源具有超压保护、低压保护和短路报警及自动切断功能，可确保实验电路组件和人身安全。

2.直流稳压器连续可调输出： DC:1.5 ~ 9V(或任意值)。

3.通用信号源

(1)提供两组正负单脉冲发生电路(包括电平指示)。

(2) 1Hz ~ 10KHz双级连续可调时钟电路，1HZ~100HZ和100HZ~10KHZ。

(3)固定脉冲分别为1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ和1MHZ，其中1HZ有指示灯。

(4)12号开关输入显示电路，输入侧皮带保护功能。

(5)直观显示12号开关输出电路、输出端自显示电路、开关输出状态，并提供输出端皮带保护功能。

(6)包含BCD码解码电路的6位7段LED供养数字显示器2位独立数码管，可安装总正或总负数码管。

(7) BCD码拨开关输出电路2套，输出端具有保护功能。

4.测试

(1)提供三态数字逻辑测试电路和声光提示。

5.实验电路区：与独立电路板设计和实验信号源完全隔离，防止实验电路区布线时主机箱因故障而受损。实验电路区域配置如下：

(1)开放式实验区配置，包括2个IC8、8个IC14、1个IC16(可再扩展3个)、1个IC18、1个IC20和1个IC40锁插座(符合IC28/IC24/IC18等标准)

(2)提供独立的10MHZ晶振、8扬声器、蜂鸣器、ST135光电开关和12开关、电位器1K、20K、100K。

(3)设计了一套能够测量实验导线通断的导线测试石。

(4)此外，可以使用多个可靠的锁死防旋转插座(集成块插座、镀银长铜管、固定装置等内部连接)作为实验连接点、测试点。进行实验布线时，只需拿着锁插头线互相连接即可。

(5)两个扩展模块电路访问区域：大小分别为155100毫米，并有可选的固定线路实验模块。学生们可以用学生的思维能力和实战能力进行创新性练习。

6.可拆卸实验模块(可选)

(1)面包板模块：由两个350孔面包板组成，设计了面包板与主板之间的连接转换。可以延伸到4块。

(2)个别元件，包括电阻10、100、200、470、510、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K。13、2CK15、IN4007；晶体管3DG6和3DK2；晶振32768HZ；1个电位器100K(2个)、47K、15K、10K、1K、330，满足数字电路的最实验性要求。

(3) FPGA模块配置：FPGA芯片2c8t144、下载线、所有I/O端口均来自带状电缆接口。

7.实验线路连接

所有信号都把杰克拉出来，使用2字锁定的金插孔，永远不会氧化，美丽而美丽。实验导线有两条分别为0.5的单铜芯线(与面包板兼容)和两条自动锁定的可重叠导线。

8.机箱：坚固的铝框、厚ABS塑料角、参考外形规格480360120毫米。

二、实验项目

实验

晶体管开关特性、限制器和夹具

2.TTL集成逻辑门逻辑功能和参数测试

3.CMOS集成逻辑门逻辑功能和参数测试

4.集成逻辑电路连接和驱动

组合逻辑电路的设计与测试

解码器及其应用

7.数据选择器及其应用

8.触发器及其应用

计数器及其应用

移位寄存器及其应用

脉冲分配器及其应用

12.利用门电路生成脉冲信号——自激多谐振荡器

13.单稳定触发器和施密特触发器——脉冲延迟和波形整形电路

14.基于555小时的电路及其应用

综合实验(需要额外的装置)

15.D/A、A/D转换器

16.问答装置

17.电子秒表

18.三位数半直流数字电压表

19.数字频率计

拔河游戏机
