自循环孔口管嘴实验仪

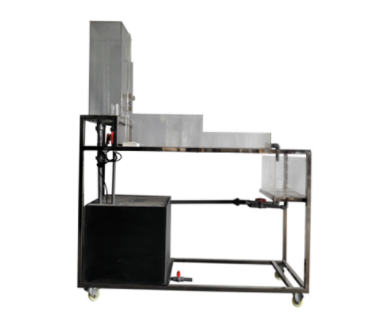

KCLX-33型自循环孔口管嘴实验仪

一、实验目地：

1、把握孔口与管嘴出流的流速指数、总流量指数、侧收拢指数、部分摩擦阻力指数的测量技术性.

2、可做等径孔口和管嘴在同样水深下的出流比照实验，判定、定量分析实验；并可观查检测管嘴的负压值。

3、演试孔口与管嘴间和不一样孔口间的的出流状况.

二、关键配备：

实验储水箱、孔口、管嘴、测点、测压管、储水箱、水泵、上自来水管、回水管、溢流管、供电阀、放水阀、计量检定储水箱、刻度标尺、秒表、不锈钢支撑架。

三、技术性主要参数：

1、运作自然环境：溫度0-40℃，相对湿度：≤90%RH，开关电源：220V/50Hz，可持续具体操作。

2、实验恒压储水箱：容积30L，材质全透明有机玻璃，含有稳压溢流口。

3、孔口、管嘴种类：锥体型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口，出入口孔径f12±0.15mm。

4、实验总流量:0~200ml/s；射流转换选用旋板设备，水流不外泄。

5、静音环保型水泵：扬程：10m，总流量：12L/min，功率：90W。

6、储水箱，500×400×400mm，材质PVC板。

7、计量检定储水箱：容积6L，全透明有机玻璃制做，带计量检定刻度。

8、测压计由6根长650mm直徑φ8mm的有机玻璃管固定不动在测压架上，测压架上粘有标尺便捷读数，压差计内的标示液为水，无毒性、具体操作安全性。

9、实验所用的流体--水为全循环系统设计方案，充足节省水资源。

10、架构及台面均为304不锈钢材质，构造紧密，外形美观，具体操作便捷。
