自循环紊动机理实验仪

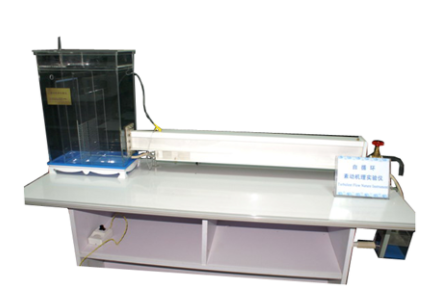

KCLX-34型自循环紊动机理实验仪

一、实验目的：

1.演示水流扰动发展过程，加深对水流运动结构的认识。

2.深化对水流运动结构的认识，演示层流、波的形成和发展、波变成漩涡的全过程，实验分析湍流动机的道理。

二、主要构成：

泵、供水箱、T4光源、彩色溶液容器、恒压罐、输液管、调节阀、排水管、混合器、切割流道标志面、排气阀、调节阀、分流管、逆流罐、不锈钢支架

三、技术参数：

1、操作环境：温度0 ~ 40，相对湿度：90%RH，电源：220V/50Hz。可以连续工作。

2、该装置是台式小型化湍流实验仪器。使用低噪音、不生锈、环保的小泵实现自循环。

3、该装置对双流上下层流体进行染色区分，混合后中和消色，显示湍流涡旋的颜色形态。

4、流量：供水最大流量Qmax=300 ml/s实验管道流量Qp=0-200 ml/s。

5、静音环保水泵：升降机：10m，流量：12l/分钟，功率：90W。

6、储水箱，500400400毫米，材质PVC板。

7.汇水箱：容积10L，制造透明有机玻璃，有计量刻度。

8、实验中使用的流体-水是全循环设计，充分节约水资源。

9、框架及台面均为304不锈钢材质，结构小，外形美观，操作方便。

10、外形：15005001600毫米(长宽高)，框架为可移动设计、脚轮和监禁脚。
