传感器与检测技术

KCHGQ-02D型传感器检测实验箱（17种）

一、概述：

KCHGQ-02D型传感和(传感器)技术实验箱是我公司最近推出的传感器和为教学实验开发的不同类别、不同水平的专业教学实验设备。传感器原理与应用& amp# 039；& amp# 039；自动检测技术& amp# 039；& amp# 039；工业自动化仪表与控制& amp# 039；& amp# 039；非电量电测技术& amp# 039；& amp# 039；传感器和测量技术& amp# 039；等的教育实验可以完成。为各高校、中专、职业技术学院等新建或扩建的实验室迅速开设实验课提供了理想的实验室设备。

二、技术规范和要求：

1、输入电源：AC220V 5% 50 1Hz

2、额定电流：5A

3、直流电源：5V 15V

4、调节器系数：1%

5、电压纹波：10mV

6、非线性误差：5%

7、测量准确度：1%

8、功耗：100VA

9、输出电流：1A

10、相对温度：-5 ~ 40

11、相对湿度：& ampLT；85% (25)

12、实验箱外形：660400230毫米。

三、实验箱技术要求：

1、实验箱提供4套直流调压电源(5V、15V、短路保护功能、加热源集)。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调节。

调制，最大输出电流：0.5安(有效值0.4KHz)。

4、差分放大器：通带0-10KHz，相同，反转，差分结构，增益1-150倍直线。

流动放大器。

5、数字电压表：3位数半显示器，范围2V、20V，输入阻抗100 KOY，准确度1%。

6、数字频率/转速计：由4个数码管、2个发光管、输入阻抗100 KOY、准确度1%组成。频率测量范围1-9999 Hz，转速测量范围1-9999R/分钟。

7、机械压力计：0-40Kpa，准确度2%。

8、手动气压源：0-40Kpa。

四、振荡器要求：

1、低频振荡器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

2、振动源：振动频率在1Hz-30Hz左右，共振频率在12Hz左右。

3、转速来源：0-12V直流电源驱动器，转速调节范围0-2400转/分钟。

五、数据采集卡和处理软件

数据采集工作12位AD转换，分辨率1/22048，采样周期1米-100毫秒，可以选择采样率，单个采样或连续采样。标准RS-232接口，计算机串行操作。提供的处理软件具有良好的计算机界面，可以进行实验项目选择和编辑、数据收集、特性曲线分析、比较、文件访问、打印等。

七、实验箱特性：

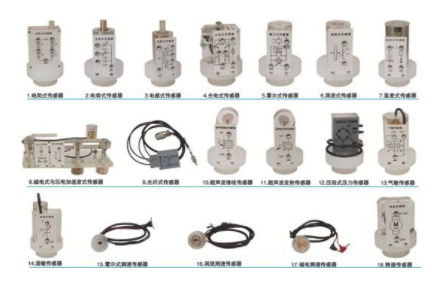

1.传感器外壳由进口透明有机玻璃和硬质聚氯制成，内部装有各种精密传感器。

2、每个传感器都是独立的，传感器上印着电路图和接线，在给学生做实验时可以快速、方便、上课时拿来讲课。

4、传感器转换电路板采用模块化结构，模块上印有转换结构图和接线。
