化工管路拆装实训装置

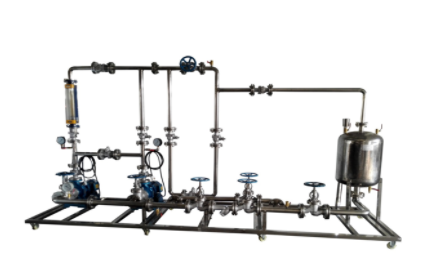

KCHGD-01型化工管路拆装实训装置

设备功能

1.加强手动操作技术训练。

2.考察学生的全面分析系统、对错、快速决策等能力，在实践中把识图能力、规范目录发行、安全操作等各种理论功底考察结合起来。

3.配制流体运输机械、化工系统、机械制度等多门课程的教学实践(如管件识别、流量计安装、四大化工参数安装、检查、标识等)。

4.该装置可以执行双泵串行并行两种不同的安装和操作任务。

设计参数

液体流量：0 ~ 8m3/H。

液体温度：常温。

公共设施

水：装置有自己的储油罐，实验前充满干净的水源，实验过程中可以回收利用，实验结束后清空即可。

电力：电压AC380V、电力3千瓦、三相四线制(三线10线)。每个实验室必须配置1-2个接地点(安全和信号地)。

煤气：没有。

实验材料：清洁自来水。

主要设备

水箱：不锈钢材料，储存水，清空底阀，在水管上安装专用接口。

循环泵：机械密封水平连接轴火工泵电源：三相380VAC，电源：2.2千瓦。

泵入口管道：304不锈钢材料、DN50、法兰安装阀和过滤器。

泵出口管道：304不锈钢材料、DN32和DN40、法兰安装阀。

回流管道：304不锈钢，DN25。

安全浮雕线：304不锈钢材料，DN25。

泵管：304不锈钢材料，专用泵管，便于操作检查。

耐压测试管道：304不锈钢材料，专用管道耐压测试界面。

电源装置：接线槽、防泄漏空气开关盒。

设备尺寸：3500x600x2200毫米(长x宽x高)。

耗材集：螺栓螺母、法兰密封、活密封等。

辅助工具：套筒扳手、橡胶锤、木槌、铁锤、螺丝刀、开放式扳手、活扳手。
