机泵拆装实训装置

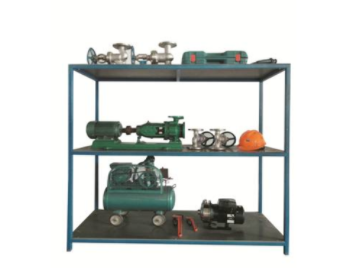

KCHGD-02型机泵拆装实训装置

设备功能

1.学习化学工业用泵的主要类型、工作原理和主要组成部分(可根据泵的种类进行定制)。

学习化学泵常见故障的判断和处理。

了解分解方法和工具的正确使用。

学习了解密封材料的种类和使用。

5.普及6S管理机制，培养学生良好的职业素养。

6.了解安装和拆卸过程的安全操作程序。

设计参数

总尺寸：2500x800x2000mm毫米。

公共设施

文章长度：3太短了，请勿浪费资源

主要设备

工作台：1000x700mm钢工作台，顶面铺垫子，一端装上老虎钳。

车床：1000x700mm毫米，可放置零件、工具、泵和耗材。

离心泵：流量12m3/h，升降机20米，转速2800R/分钟，安装电机，连轴节一台。

齿轮泵：流量60L/h，排放压力0.3MPa，转速1350R/分钟，电机，一台连轴节。

空气压缩机排气量0.036L/min，工作压力0.8MPa，转速2800r/min两台。

马达1.1千瓦，两台。

轴承升降器：8/12英寸。

传输箱：400x600mm毫米。

铜棒：30x 300毫米。

耗材集：螺栓螺母、法兰密封、活密封等。

辅助工具：套筒扳手、橡胶锤、木槌、铁锤、螺丝刀、开放式扳手、活扳手。
