计算机过程控制萃取操作实训装置

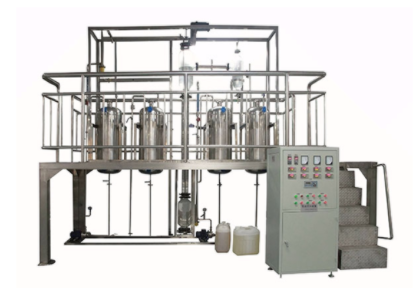

KCHGD-06型计算机过程控制萃取操作实训装置

设备功能

1.训练装置可以完成提取作业技能训练、原料液体运输作业技能训练、脉冲塔作业技能训练、化学仪表作业技能训练和过程控制作业技能训练。

2.通过训练装置，学生可以了解热阻温度计、转子流量计、水位计、压力计的结构、测量原理和工作方法。

3.通过训练装置，学习者可以了解萃取塔的工作原理、性能参数、正确使用、维护萃取塔。

4.训练装置向学员告知提取过程中其他必要设备(如脉冲调节器、磁力泵等)的结构、工作方式和使用方法。

5.训练装置允许手动和自动无干扰切换操作，并安装安全联锁保护和自动报警装置，防止设备正常运行时发生安全事故。

6.训练设备具有错误设置功能，通过无线遥控器隐藏错误干扰信号，正常工作的设备实际上可能会出现以下现象：

7.通过训练装置，学生可以掌握提取方面的理论知识(提取基本概念、提取的基本计算等)，完成提取过程的性能测量。

8.通过现场控制台仪表与微机通信、实时数据收集和流程监控主控制室控制台与现场控制台通信，通过切换各操作程序、远程监控、流程配置上传下载等方式，提供现场和远程控制操作技术。

设计参数

设备整体采用工程化布局，二层布局，一层是主操作区，二层主要是观察区。

原料吞吐量：16-160l/H。

整个设备参数

设备尺寸：3700 x 2000 x 3500毫米(长x宽x高)可根据实际高度和现场面积进行调整，整机有钢制喷雾框架、双层操作平台、一层平面安装、维修、二层有安全倾斜通道、护栏、防滑板。

电气系统

内置标准工业工作台、漏电保护空气开关、电流型漏电保护器，充分考虑个人安全保护。同时，每套强大的电气输出都有旋钮开关控制，便于设备的安全和操作控制。配有分相指示灯、开关电源等。外形规格：1400 x800 x 1300毫米(长x宽x高)。

公共设施

水：自来水从现场水龙头进入水箱。

电力：单相、电压AC220V，需要1-2个接地点(安全和信号地)。

实验材料：清洁自来水。

主要设备

萃取塔：有机玻璃段100x1400mm，全塔高度3400mm，塔顶，塔下316L不锈钢。

转盘数：14个，材料：316L不锈钢。

萃取物罐，萃取物罐，原料罐，萃取剂罐，75L，316L不锈钢。

萃取相水箱：6L、316L不锈钢。

中上泵、硬伤泵：不锈钢，流量3.6m3/h，升降机14米，功率370瓦。

搅拌器：220V、200W、100-200R/分钟。

液体流量计：16-160l/H。

联想计算机：CPU双核2.0、2G DDR2内存、硬盘500G、光驱、鼠标、键盘、显示器：19英寸液晶显示屏。两年保修。操作系统：中文专业WINXP。

主机计算机监控软件

RS485/232通信转换器、MCGS工业配置软件集(包括64点软件)、在线监控
