计算机过程控制流体输送操作实训装置

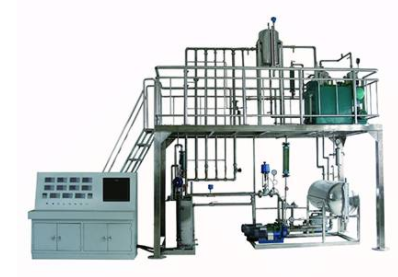

KCHGD-05型计算机过程控制流体输送操作实训装置

设备功能

1.融合流体流动和流体输送机械两个单元操作内容的实验教学。全面了解流体流动过程中涉及的流体阻力、流量计性能、离心泵性能、管路性能概念和试验方法。

2、该装置模拟工艺生产系统，设置流量比例调整系统，训练学生的实际化工生产操作能力。实现流体输送：通过液体输送气体输送和真空输送、装置，可以完成离心泵的各项实验和管道阻力的各项实验，锻炼学生的判断和解决问题的能力。

3、通过现场控制台仪表与微机通信、实时数据采集和流程监控主控制室控制台与现场控制台通信，通过切换各操作程序、远程监控、流程配置上传下载等方式，提供现场和远程控制操作技术。

设计参数

压力控制：离心泵入口压力：-15 ~-6pa。

1号泵单独运行时出口压力：0.15~0.27MPa(流量0-6m3/h)。

两个泵连接时的出口压力：0.27~0.53MPa(流量0-6m3/h)m3/h。

两个泵平行时出口压力：0.12~0.28MPa(流量0-7m3/h)。

压降范围：无缝管道阻力压降：0 ~ 7kpa(流量0 ~ 3 m3/h)。

局部电阻管道电阻压降：0 ~ 22kpa(流量0 ~ 3 M3/H)。

离心泵特性流体流动：2-7m 3/H。

阻力特性流体流动：0-3m3/h。

液位控制：吸收塔液位：1/3至1/2。

整个设备参数

设备尺寸：4000 x 2000 x 3500毫米(长x宽x高)，(可根据实际高度和现场面积进行调整)，整机有钢质喷射框架、2层操作平台、1层平面安装、维修、2层有护栏、防滑板。

电气系统

内置标准工业工作台、漏电保护空气开关、电流型漏电保护器，充分考虑个人安全保护。同时，每套强大的电气输出都有旋钮开关控制，便于设备的安全和操作控制。配有分相指示灯、开关电源等。外形规格14008001300毫米(长宽高)。

公共设施

水：训练过程中可以回收水，训练结束后清空即可。

电力：电压AC380V、电力2千瓦、三相四线制(三线一中性线)。必须配置1至2个接地点(安全、信号地)。

实验材料：清洁自来水。

主要设备

304不锈钢吸收塔：325 x 1300毫米，110L。

304不锈钢高位槽：426 x700毫米，100L。

304不锈钢缓冲罐：400x500mm毫米，60L。

304不锈钢原料水槽：1000x600x500mm毫米，300L。

1号泵：离心泵，P=0.5KW千瓦，流量Qmax=6m3/h，U=380V。

泵2号：离心泵，P=0.5KW千瓦，流量Qmax=6m3/h，U=380V。

真空泵：旋转芯片，P=0.37KW千瓦，真空度Pmax=-0.06千帕，U=220V伏。

空气压缩机：往复式空气压缩机，P=2.2KW千瓦，流量Qmax=0.25m3/min，U=220V。

联想计算机：CPU双核2.0、2G DDR2内存、硬盘500G、光驱、鼠标、键盘、显示器：19英寸液晶显示屏。两年保修。操作系统：中文专业WINXP。

主机计算机监控软件

RS485/232通信转换器，MCGS工业配置软件集(包括
