设备功能
1.了解换热器传热原理，了解各种传热设备的结构和特点。
2.了解传热设备流程和每个检测测试的位置、作用、每个显示仪表的作用等。
3.确定传热的基本操作、调节方法和影响传热的主要影响因素。
掌握传热系数k的计算方法和重要性。
了解逆流和下游对传热效果的影响。
6.了解文件流板的作用和改善传热的方法。
7.包括冷空气-热风热交换系统、冷空气-水蒸气热交换系统。
8.能正确使用设备、仪表，及时进行设备、仪器、仪表的维护和保养。
9.能够掌握现代信息技术管理能力，应用计算机收集和监控现场数据。
10.掌握工业现场生产安全知识。
设计参数

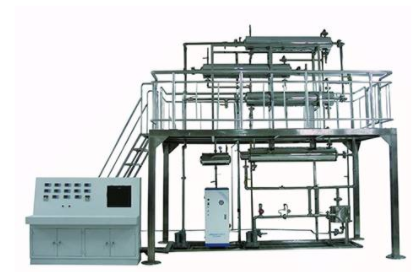

设备整体采用工程化布局，二层布局，一层是主操作区，二层主要是观察区。
实验气流：10-100 m3/H。
热交换设备包括套管、热、板、螺旋板等热交换器。
整个设备参数
设备尺寸：3700 x 2000 x 3500毫米(长x宽x高)，(可根据实际高度和现场面积进行调整)，整机有钢质喷射框架、2层操作平台、1层平面安装、维修、2层有护栏、防滑板。
电气系统
内置标准工业工作台、漏电保护空气开关、电流型漏电保护器，充分考虑个人安全保护。同时，每套强大的电气输出都有旋钮开关控制，便于设备的安全和操作控制。配有分相指示灯、开关电源等。外形：14008001300毫米(长宽高)。
公共设施
水：实验用水从现场水龙头进入蒸发器。
电气：电压AC380V，三相四线制(三线10线)。必须配置1至2个接地点(安全、信号地)。
主要设备
换热器：套管、热、板、螺旋板，都是不锈钢材料。
套管换热器，传热面积0.6平方米。换热管长1500毫米。
热管换热器，304不锈钢，热交换面积1.5平方米，159 x 1000毫米。
板式换热器，304不锈钢，热交换面积1.0平方米。
螺旋板热交换器，304不锈钢，热交换面积1.0平方米。
蒸汽发生器：304不锈钢，426x850mm毫米，加热功率7.5千瓦。
热风加热器：304不锈钢，219 x 1100毫米，加热功率4.5千瓦。
水冷却器：304不锈钢，108 x 1180毫米，F=0.3平方米。
管道、阀门都是304不锈钢材料。
冷暖风扇：流量140m3/h，功率1.5千瓦，风压16KPa。
转子流量计：冷却、热风流量10-100m3/h。
联想计算机：CPU双核2.0、2G DDR2内存、硬盘500G、光驱、鼠标、键盘、显示器：19英寸液晶显示屏。两年保修。操作系统：中文专业WINXP。
主机计算机监控软件
RS485/232通信转换器、MCGS工业配置软件集(包括64点软件集)、在线监控软件集
