一、概述
机床电气培训及智能评价装置我公司是为各职业技术大学电气自动化及相关专业、社会电气、县市检修电气鉴定所(站)等单位电气控制培训、评价而开发的培训设备。同时用于课堂演示、机电控制原理操作和实践评价。设备可以轻松更换外壳，分别评估四种机械电路，利用率高，减少资金投入，每个盒子都具备智能故障设置功能，操作方便。(大卫亚设)。设备都采用工业通用的家电，因此可以用作电气工程职业的审查设备。通过这一设置的学生实践能力和解决问题的技术，可以克服实际设备中教育费用高、难以达到教育目的的弱点。
二、适用范围
更换后备箱后，可以完成以下四种机械电路的实习评价。
1.T68卧式镗床电路技术教学评估盒
2.CA6140普通车床电路技术教学评价
Z 3050摇臂钻床电路技术教学评价
4.X62W通用铣床电气技术教学评价
每个电路有17-25个故障点，通过盒子的故障随机设计故障点。
三、特点
1.一台装置可以完成四种机床电路的实训考核，经济效益显著。
2.有电压型和电流型保护器，可以保证运营商的人身安全，还有实验管理员，可以设置培训时间，定期拉响警报，切断电源。为学员的评价提供统一的标准。
3.单片机与全监测三相输出操作电源之间、线路之间存在过载或短路，一旦发生，必须切断电源，发出警告，并按故障诊断重置按钮才能重新启动电源，以确保设备安全。
四、技术性能
1.输入电源：3相4线至380V 10% 50Hz
温度：-5 ~ 40，相对湿度& ampLT；85% (25)
3.设备容量：& ampLT；< 1.5KVA
4.外形规格：1500毫米750毫米1400毫米
五、设备的组成和功能

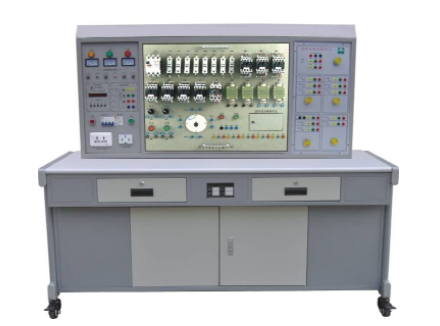

装置主要由实训屏、实训机电路盒、实训表等组成。
(a)教育屏幕
训练画面为铁质双层亚光密纹喷涂结构，铝质面板
1、主控制板
(1)三相五线电源输入，通过漏电保护器连接整个开关，接触器通过启动、停止按钮运行。
(2)三个450V指针交流电压表，表示电源输入的三相电源电压；三个指示灯，表示与外部电源的连接。
(3)三相四线电源输出、单片机全程监控相位、线路间过载或短路自动切断总电源，具有报警和复位功能。
(4)无线智能评价系统：
1采用最新MCU技术RAM处理芯片的数字集成电路板和无线错误设置控制系统，系统稳定，不易感染病毒。
将控制模块(PC控制终端或便携式移动控制终端)与驱动模块(智能故障设定驱动器箱)分离，防止复杂的连接干扰控制器，使系统更加稳定。
驱动器模块内置智能错误设置控制系统，带有专用的新型无线数据传输模块(可插拔)RS232串行通信接口、无线网络通信和RS232有线通信。
便携式移动控制终端采用7英寸高清彩色LCD触摸屏、中文菜单式触摸操作界面，与人类对话友好。便携式移动控制终端可以控制任何带有驱动模块的训练设备。
手持移动控制终端在不连接网络的情况下可以独立运行，如果有带驱动模块的培训设备无线联网，便携式移动控制终端可以无线进入网络终端，也可以作为学生机登录培训和评估的操作终端。也可以作为有教师机登录问题的运营终端。
可以通过PC或平板PC控制终端进行实习评价，也可以通过便携式移动控制终端进行实习评价，老师和学生界面是分开的，老师通过密码进入教师界面出问题，学生回答一般界面。(注：教师和学员与故障诊断界面结构图和设备面板结构图完全一致。）
可以自由设置各种常见故障，如电路阻塞、接地短路、接触不良、偶发等。每个驱动器模块可以设置8号大电流5A的打开故障、16号小电流2A的信号路径打开、不良、偶然、短路等故障，总共可以设置24号故障设置。根据需求扩展，可以设置64号大电流5A的开路故障、128号小电流2A的信号通道的开路、差、偶发、短路等共192号故障设置。根据用户的使用要求，可以调整错误设定点的数量和错误设定的类型。
所有配备驱动模块的培训设备都可以通过专用的新型无线数据传输模块无线联网进行远程集中管理。
用户可以通过无线或RS-232串行通信，通过随其他培训设备提供的无线错误设置控制系统来配置网络。通过主机计算机，您可以控制每个培训设备的错误设置、故障排除、参数设置、远程启动、信息反馈、评估分数等功能。
(5)配备380V安全插孔(5孔)和220V插座，为外部装置提供操作电源。
2、辅助设备安装屏幕。
右边的安装屏幕装有用于实践评估的演示和验证马达，马达的所有布线都被吸引到面板上，通过专用安全电线连接到实践评估电路盒上。
