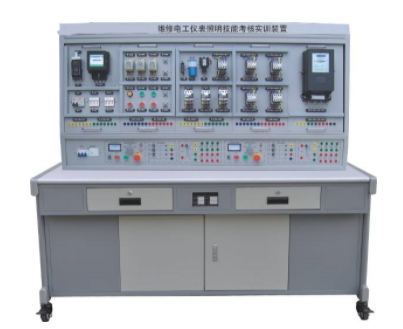

KCWXG-D型水利电气仪表照明训练评价装置是劳动保障部颁发的；工人等级标准职业技术鉴定，根据的要求设计的。该设备是将理论、实际操作、审查评价融为一体的多功能设备。不仅可以用作电气仪表和照明电路的操作训练装置。此外，还可用于劳动职业技术鉴定部、大学中专、职业学校、技校大、初、中高级维修电气技术评价的理想设备。
一、设备功能：
1.电气控制线路部件均安装在安装为墙板的安装板上，操作方便，更换方便，易于扩展功能或开发新的培训，操作内容的选择典型实用。
2.控制台只要有3相4线交流电源就可以立即使用。
3.设备上安装了电压型和电流性漏电保护器，确保了操作员的人身安全。
4.所有的零件都通过导体引导到配线终端，学生布线时只需要在终端进行，有助于保护零件。
5.通过剪影进行剪影，进行工艺布线训练。训练电路和装置电源之间的连接通过安全的插座和可靠的外部结构手枪布线，安全快捷。
6.设备设计为双组分，控制屏幕的左右电源独立，互不干扰，使两个学生能够一起完成实习工作。
二、技术性能：
1.输入电压：3相4线(或3相5线)~ ~380V 10% 50Hz
2.工作环境：温度-10 ~ 40相对湿度85% (25)海拔& ampLT；< 4000米
3.设备容量：& ampLT；< 1.5KVA
4.重量：100公斤
外形规格：16807001630mm3
漏电保护动作电流：30毫安；漏电保护动作时间：0.1s。
三、设备的基本配置和功能
训练台安装了两组电源，通过通电、停止按钮控制电源的输出，并带有紧急停止按钮。电源输出有短路保护。
1.交流电源：教育台同时提供线路电压380V和相位电压220V，并配备多个单相和三相电源插座。
2.整流二极管：提供4个用于功耗制动电路的整流二极管1N5408。
3.各种规格的电阻
提供3个75/75W电源电阻，提供降压启动电路。
为能耗制动电路提供1个10/25瓦功率电阻。
5.实习表：训练表为铁双层亚光密喷雾结构，桌子是防火、防水、耐磨的高密度板，结构坚固，形状美观大方，桌子左右各有两个抽屉。
四、培训项目
1.插座和开关控制灯(白炽灯、荧光灯二极管泄漏开关)
2.两个双开关控制灯(白炽灯、荧光灯二极管泄漏开关)
3.三个开关控制灯(白炽灯、荧光灯二极管泄漏开关)
荧光灯线路布线
声控开关控制白炽灯电路的布线。
触摸延迟开关控制白炽灯电路的布线。
人体感应开关控制白炽灯电路的布线。
8.单相仪表直接布线电路
9.单相米通过电流互感器接线电路
10.电压表，电流表接线电路
11.通用转换开关电压表测量三相电压布线
12.用于单相电路的控制电路布线的电流互感器
13.三个电流互感器连接到明星接线电路
14.三个电流互感器连接到三角形接线电路
15.三相功率因数测量仪测量电路
16.三相三线有效电能表接线电路
17.通过电流互感器的三相三线有效电能表接线电路
18.三相四线有效电能表接线电路
19.通过电流互感器的三相四线无功功率计接线电路
20.三相四线无功电能表接线电路
21.通过电流互感器的三相四线无功功率计接线电路
