一、概述

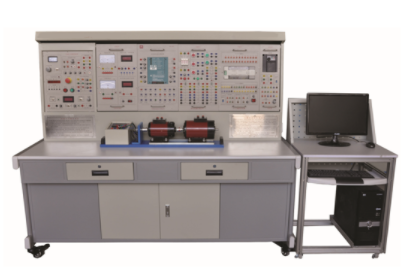

本设备是教育部的振兴21世纪职业教育课程改革和建设计划是根据要求，结合生产实际和职业岗位的技术要求，按照职业的教育和实训要求开发和开发的产品。该培训评估设备是高等职业、中等职业的机械设备安装和维护、机械技术应用、电气操作和控制、电气技术应用和电子电气应用和维护等专业和非专业《电工技术》、《电力电子技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》
二、产品特性
1、电气控制电路或电子电路实验部件都安装在安装为墙板的安装板上，操作方便，更换方便，可以扩展功能或开发新的实验。运营内容的选择很典型，很实用。
2.工作台只需要三相四线的交流电源就可以运行，占地面积小，节省使用室，减少基础设施投资。
3、技术训练用控制线和配套的电机通用性强，易于购买和更换，可以模拟实际机床的电气回路，满足机床电气故障分析和故障排除的培训要求。
4、电流漏电保护装置，保证操作人员的安全；每个电源输出都有监控和短路保护等功能，每个测量仪都有可靠的保护，电源输出部连接到过电流保护装置，如果电流超过设置值，系统将切断总电源。安全可靠的使用控制屏幕还具有定时器和报警记录器(服务管理人员)，为实验技术评估提供了一致的标准。
5、所有元件均通过导线连接到配线端子。学生布线时，只要在终端布线，就有助于保护组件。电气结构图清晰直观，接线整洁，标识清晰。
三、主要技术参数
1、输入电源：三相四线制380V 10% 50Hz
2、外形：175厘米70厘米160厘米。
3、输出电源：三相四线380V 10% 50Hz
4、工作环境温度：-10 ~ 40
5、工作环境相对湿度：80%(25)；海拔4000米
6、设备功耗：& ampLT；< 1.5kVA
7、重量：& ampLT；< 350公斤
四、主要项目
1、日常照明训练；
2、转换开关和电压表连接测量三相电压。
3、功率因数的测定；
4、三相电流实时测量；
5、三相电压实时测量；
6、交流异步电动机点运动控制电路连接
7、交流异步电动机单向连续旋转控制电路连接
8、接触器联锁三相交流异步电动机正、逆控制电路连接。
9、按钮驱动三相交流异步电动机正、反转控制电路连接
10、按钮，接触器传动的三相交流异步电动机正、逆控制电路连接
11、通用转换开关控制三相异步电动机正负连接
12、三相交流异步电动机Y-(手动开关)启动控制电路连接
13、3相交流异步电动机Y-(时间继电器开关)启动控制电路
14、定子绕组串联电阻起动控制电路连接
15、连接电机半波长整流器能耗制动控制电路
16、连接两个控制电路
17、反向制动控制电路连接和离心开关
18、电机全波整流能耗制动控制线连接
19、3相交流异步电动机反向制动控制电路
20、连接电机往返行程控制电路
21、直流电机正负控制
22、直流电机调速实验
23、他鼓励直流电机机械特性测试
24、移动点和连接连续旋转电路
25、按钮开关双级电机调速电路连接
26、时间继电器开关双级电机调速电路连接
27、逆变器功能参数设置和操作实验
28、变频器电机点运动控制、启动和停止控制
29、电机速度多段控制
30、工频、变频开关控制
31、基于模拟控制的电机开环调速
32、基于面板操作的电机开环调速
33、变频器保护与报警功能培训
34、基于PLC的逆变器开环调速
35、PLC信号灯控制培训
36、启动PLC控制马达序列
37、PLC控制三相异步电动机Y-启动电路
38、设置触摸屏参数
39、触摸屏编程。
40、触摸屏、变频器、PLC综合培训
41、两相混合步进电机控制
42、两相混合步进电机转矩测量教学
43、交流伺服电机控制
44、交流伺服电机扭矩测量培训
45、三相晶闸管全(半)控制桥(0)整流电路和三相集成触发电路的研究
46、双闭环三相晶闸管全控制桥式整流器直流调速系统的调试和机械特性的确定
47、欧洲514C直流调速系统；
48、逻辑非循环可逆直流调速系统；
