网孔型初级维修电工实训考核装置

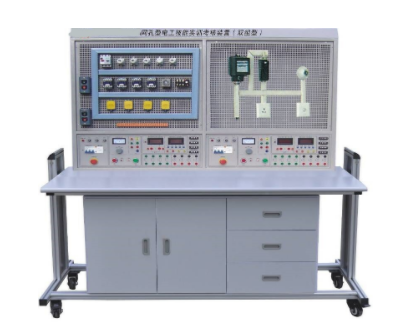

KCWXD-760A网孔型初级维修电工实训考核装置（单面、双组）

一、概述：

该培训设备主要由培训表、零部件储物箱、网板组成。运营商根据训练线进行零部件的布置、安装、路线，接近工业现场，有利于培养学生的动手能力和操作技能。培训项目可以由自己决定，根据您的选择选择选择相应的部件。是大学中专、职业、技术和学生实习及电气工程考证的理想考核设备。

二、特性：

1、电气控制线组件均安装在网板上，操作方便灵活，更换迅速，功能易于扩展，或执行新的培训项目。

2.工作台只需要三相四线交流电源就可以启动，占地面积小，节省使用室，减少管理人员和基础设施投资。

3、每组均安装电压型电流型漏电保护器，单片机自动全监测训练装置过载或短路，一旦发生，可自动切断电源，故障排除后重新开启操作电源。可以保证设施和运营者的安全。每个电源输出都有监控功能，每个测量仪器也有可靠的保护。

4.训练队是双组型的，两个学生可以同时训练，全员和保护独立，互不干扰。

三、技术性能：

1、工作电源：三相4线(或三相5线)~ ~380V 5% 50Hz

2、温度：-10 ~ 40，相对湿度& ampLT；85% (25)

3、设备容量：& ampLT；< 1.5KVA

4、重量：200公斤。

5、外形：1500毫米750毫米1650毫米。

四、训练台设备

1、提供线路电压380V和相电压220V电源，输入、输出指示灯和电压表指示工作状态。

2、交流仪表

采用新型高性能RMS真有效值转换器，设计成高速MPU单元，通过按键控制、数字显示窗口实现人机对话功能控制模式。自动和手动范围，测量范围：0-5A，单片机控制齿轮自动切换，超出范围报警，断电功能。测量精度为0.5级。具有数据存储和查询功能。

智能交流功率和功率因数表(多功能)2

设计为24位专用DSP、16位高精度AD转换器和高速MPU设备，通过按键控制、数字显示窗口提供人机对话功能控制模式。软件采用RTOS设计思想，配备PC监控软件，增强了分析能力。可以测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围为0.3-1.0，伏安范围为450V和5A，具有负载特性(显示感性& ampquotL & ampquot，容量显示& ampquotC & ampquot，不显示纯电阻)，并可存储测量数据以供随时审阅。

3、两套独立启动、停止按钮分别控制电源的输出，有紧急停止按钮，每套电源输出都有单片机整体监控过载或短路，可以快速切断电源，故障诊断重置后重新开机。

4、提供6个降压启动电阻75/75W、2个能量制动电阻10/25W。

5、提供整流二极管IN5408 8。

6.训练表为铁质双层亚光密度喷射结构，书桌为防火、防水、耐磨高密度板。配备抽屉和零件储物箱。
