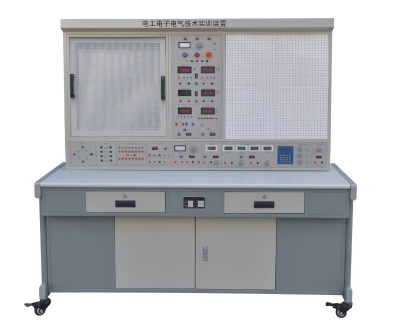

一、概述
电气电子电气技术培训装置& amp# 039；是进行电子职业技术评价的训练设备。通过实习教育学生的技术操作能力，加强就业者的职业技能。通过等级评价，为企业筛选技术人员提供可靠的依据和证明。本培训装置可提供大学中专及相关职业的电子电气等相关专业使用。
本训练装置在充分吸收生产实践的需要和以前的技术评价经验的基础上，全面考虑了电工电子工种必须掌握的技术。应用程序提供的可靠、高质量的电源、仪器仪表功能模块为培训评估提供了准确的测量标准。训练装置的设计充分考虑人体学之间的关系，该装置使用方便，美观大方。
二、特点
1.集电气技术培训、电子教学为一体。
电气和电子教育可以同时进行。
3.利用创新的教育透明模块和网状板相结合的模式，灵活方便地扩展教育项目。
三、技术性能
1.输入电压：三相四线制380V 10% 50Hz
2.工作环境：环境温度范围-10 ~ 40相对湿度85% (25)海拔& ampLT；< 4000米
3.设备容量：& ampLT；< 1.5KVA
4.外形规格：16807001630mm3
四、基本构成
1.电源控制屏幕
安装了电压漏电保护程序和电流漏电保护程序，保证了操作人员的安全，电源输出具有监控和短路保护功能，380V交流输出具有单片机控制的过电流保护装置集。上、线间直接短路或过载电流超过设定值的系统将切断总电源，以确保设备的安全。
(1)三相交流电流：提供交流电源：交流380伏
(2)三相电网电压显示：通过带开关切换，可以单独观察三相电网电压。
(3)可调交流输出：可通过频带开关输出3V、6V、9V、12V、15V、20V。
(4)固定交流电源输出：双14V
(5)直流电源2号：2号0 ~ 30V连续可调电源，具有短路软截止自动恢复保护功能，数字显示。5v/1a、12V/1A一路。
(6)恒流源：提供连续0 ~ 500毫安的可调恒流源，包括2毫安、20毫安、500毫安三档、最大输出功率10瓦、毫伏表显示、开路、短路保护等。
(7)连续计数脉冲：输出频率0.5-300KHz，可连续调节。
(8)直流数字电流表：具有测量范围0 ~ 200毫安、2mA、200毫安、200毫安三段、切换直键开关、3位数反数、准确度0.5级、超出范围报警、指示、总断电等功能。
(9)直流数字电压表：测量范围0 ~ 200伏、200mV、20伏、200伏、200伏四档、切换直键开关、3位数半数、输入阻抗10米、精度0.5级、超出范围报警、指示、指示
(10)功率输出函数发生器：使用直接数字频率合成(DDS)产生高精度正弦波、方波和三角波。使用大屏幕液晶屏显示输出频率、波形和衰减值。
正弦波输出幅度
10V以上
频率范围
0.1HZ至3MHz，通过直接在键盘上输入数字来设置频率
输出幅度
电位器调节，正弦波输出20db，40db衰减
方波占空比
可调整，调整范围：调整1%-99%；方波和三角波使用TTL级输出。
频率计最大测量范围
100MHz，自动变速
(11)显示8路逻辑级别
(12)八向逻辑级输出
(13)交流数字毫伏计
可以准确测量各种波形的有效值。电压测试范围为0.2~600V，测试基本精度为1%，范围为200mV、2V、20V、200V、600V 5段，切换直键开关，3位半数，每个文件都有超出范围警报。
(14)一个真正的有效值AC数字电压表，测量范围：0-500伏，0.5，3位半数。
(15)一个真正的有效值AC数字电流表，测量范围：0-2000毫安，0.5级，3位半数。
(16)功率、功率因数表
(17)吊坠网板
不锈钢网板，600mm500mm，可根据需要将各部件安装在网板上或拆卸其他部件。
(18)九孔通用电路板：规格：600毫米700毫米，组件箱任意插入实验电路，动手能力强，便于开发和扩展创新实验项目。
(19)电子创新透明电子技术培训模块：盒子透明直观，盖子上印有不褪色的元件符号，线条清晰美观。箱体和盖子是比较科学的压卡结构，维修、拆卸方便，零部件箱销用螺母固定，可拆卸，维修方便。与九洞万能电路插板一起完成铸模，数字实验项目。
(20)电子技术的实际应用工具包：训练线路包括数字电路、模拟电路、机械、电气、声音、光、磁控制。
(21)人身安全保护制度
电压型漏电保护器：可保护线路上发生的漏电现象，并通过控制屏幕内的接触器跳闸切断电源。
电流型漏电保护装置：如果控制屏幕上有漏电现象，漏电电流超过一定值时会切断电源。
2.实习表
训练桌子是铁质双层亚光密度喷涂结构，桌子是防火耐磨高密度板，用于安装实习屏幕和实验桌，分别有5个抽屉，分别存放工具、万用表、电线、训练用电路板、训练指南等。
