设备功能
1、熟悉蒸馏装置操作工艺设备和流程。
2.学习测量精馏塔效率的方法，也适用于大气压力、加压、减压蒸馏等特殊精馏。
主要配置
玻璃整流塔、冷凝器、再锅炉、温度控制器、温度监控器、压力计、流量计、真空系统、不锈钢框架、控制屏幕。
公共设施
水：装置需要冷却水，并有连接水管的接口。自来水通过装置接口进入塔顶的冷凝器排出。
液体：设备有玻璃高凹槽。实验时，通过流量计进入整流塔水壶。
电气：电压AC220V，功率2千瓦，标准单相三线制。
技术参数
1、精馏塔直径25mm，塔高1400mm，材质是玻璃塔结构，塔内填充了3x 3 mm不锈钢定型填充物。顶水壶有三个烧瓶有导电膜保温，保温段加热功率上下两段各300W是。塔式水箱容量：500毫升；连接方法：直线磨损。
2、顶水壶加热：顶水壶放置在500W电热袋中。使用电压控制器控制水壶温度。
3、温度控制和仪表：三个数字温度控制器，范围：0-150；温度误差 2 。
4、真空度：最大真空度为60Pa，约0.5mmHg。
5、液体流量计范围：1.6 ~ 16ml/分钟，压力计范围：-0.1 ~ 0.1 MPa。
6、塔顶凝结的液体回流由摆动回流比控制器操作。该控制系统由塔顶上摆、电磁铁环、回流比计数器等仪表组成，回流比控制范围：99:1-1:99。
7、操作和温度、回流比、流量显示、调节、控制都在控制面板面板上进行。
8、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。
9、外形：12005002200毫米(长宽高)，外形是可移动设计，有3英寸双刹车。
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器
回流比控制显示器
塔节温度
PT100铂电阻
数字温度计
没有
塔顶温度
PT100铂电阻
数字温度计
没有
塔部温度
PT100铂电阻
数字温度控制器
固态电压调节模块

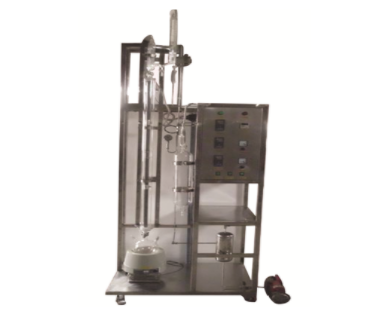

KCHN-11A数字特殊蒸馏实验装置
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器，精度：0.5%FS
回流比控制显示器
塔节温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
塔顶温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
塔部温度
PT100铂电阻
数字温度控制器，精度：0.5%FS
固态电压调节模块
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、回流比等模拟信号，一套数据采集软件，一套在线工业配置软件。
