机械能转化演示实验装置

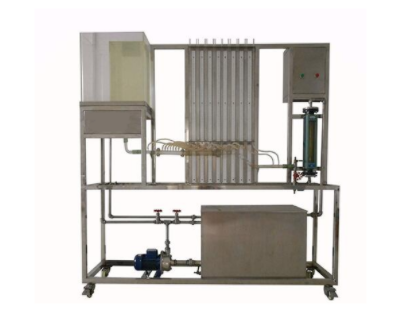

SHKCJX-08型机械能转化演示实验装置

设备特性

1.整体设备美观大方，结构设计合理，整体感强，具有很强的工程化氛围，充分反映了现代化实验室的概念。

2.设备整体上是自主式框架结构，设有束缚脚，便于系统的拆卸维修和运输。

3.本实验装置的主体部分由透明优质有机玻璃制成，实验现象明显，便于学生观察。

4、本实验装置对流体流动过程中的机械能转换进行定性验证。可以验证流体连续性方程，测量直管阻力，测量点速度。

5、装置设计可以观察360度，实现全方位的教学和实验。

设备功能

1.在流体在管道内流动的情况下，了解静压能量、动能、位能量之间的相互转换关系，加深对伯努利方程的理解。

2、了解流体在管内流动时流体阻力的表达形式。

3、演示分析完成托管工作原理。

4.流体越来越大，逐渐可以直观地观察静压能量的变化关系。

主要配置

储水箱、循环泵、有机玻璃实验罐、有机玻璃计量罐、压力管道、阀门、不锈钢框架。

设计参数

液体流量：160 ~ 1600 1/H。温度：常温，大气压运行。

公共设施

水：装置有自己的储油罐，实验前充满干净的水源，实验过程中可以回收利用，实验结束后清空即可。

电气：电压AC220V，功率0.5千瓦，标准单相三线制：每个实验室需要1-2个接地点(安全和信号地)。

实验材料：水。

主要设备

伯努利管：演示管段 40，有机玻璃。

高恒定液位水槽：有机玻璃制造。

演示实验管段：有机玻璃材料，单管压力计4个，1个管理完毕。

循环泵：增压泵。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管道、管件和阀门。

304不锈钢框架外形：1950x500x1800毫米，移动设计，3英寸双刹车。

测量构成

变量

检查

显示

运行

压力(汽车)

u型管道

u型管差压计

没有

速度

皮托

液体柱高度

没有

液体流量

转子流量计

流量计现场显示

管道出口闸阀(手动)
