设备特性
1.利用该装置可以实现一般整流工作和反应整流。连续工作和间歇工作都可以完成。分相回流和混相回流都可以使用。
2.反应精馏既服从质量作用规律，又服从相平衡规律，适合逆平衡反应和异构体的分离。实验系统是乙酸乙酯的制备。塔的某个位置加入有酸性催化剂的草酸，塔的下部某个位置加入乙醇。
3.玻璃塔外墙用透明导膜保温抵抗热量损失，塔内可以填充其他填充物。
4.塔体留下侧线口、出口，可用于进、出、采样、温度测量。
集中控制，智能测量，温度控制，操作方便。
设备功能
1、熟悉蒸馏装置操作工艺设备和流程。
2、掌握反应蒸馏的原理和操作。
3、学习蒸馏塔效率的测量方法。
主要配置
玻璃整流塔、冷凝器、再锅炉、预热器、蠕动泵、恒温器、温度测量仪、流量计、不锈钢框架、控制屏幕。
公共设施
水：装置需要冷却水，并有连接水管的接口。自来水通过装置接口进入塔顶的冷凝器排出。
液体：设备有玻璃高凹槽。实验时，通过流量计进入整流塔水壶。
电气：电压AC220V，功率2千瓦，标准单相三线制。
技术参数
1、精馏塔直径25mm，塔高1400mm，材质是玻璃塔结构，塔内填充了3x 3 mm不锈钢定型填充物。塔水壶有三个烧瓶，容积1000毫升，塔外墙镀有金属保温膜，电加热保温，功率：300瓦。
2、顶水壶加热：顶水壶放置在1000W电热袋中。使用电压控制器控制水壶温度。
3、250毫升高位玻璃供应瓶、LZB-2转子流量计：流量范围1.6 ~ 16毫升/分钟，2套数量。
4、温度控制和仪表：3个数字显示温度控制器，范围：0-150；温度误差 2 。
5.塔顶冷凝器由蛇管冷凝器、塔顶冷凝液体的回流由摆动回流比控制器操作。该控制系统由塔顶上的锤子、电磁铁线圈、逆流比计数器等仪表组成。
6、操作和温度、回流比、流量显示、调节、控制都在控制面板面板上进行。
7、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。
8、外形：12005002200毫米(长宽高)，外形是可移动设计，有3英寸双刹车。
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器
回流比控制显示器
塔节温度
PT100铂电阻
数字温度计
没有
塔顶温度
PT100铂电阻
数字温度计
没有
塔部温度
PT100铂电阻
数字温度控制器
固态电压调节模块

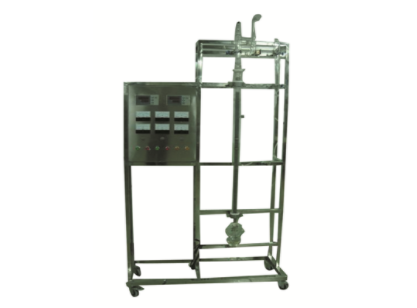

KCHN-12A数字反应精馏实验装置
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器，精度：0.5%FS
回流比控制显示器
塔节温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
塔顶温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
塔部温度
PT100铂电阻
数字温度控制器，精度：0.5%FS
固态电压调节模块
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、回流比等模拟信号，一套数据采集软件，一套在线工业配置软件。
