设备功能
1、掌握萃取蒸馏的基本原理和操作。
2、可以进行全塔材料计算和塔工作过程分析。
3、了解萃取精馏与常规蒸馏的区别。
4、学习分析塔器材料组成。
主要配置
电热器、蒸馏器、萃取精馏塔、溶剂回收塔、冷凝器、数字温度指示器、逆流系统、流量计、不锈钢框架、仪表柜。
公共设施
水：装置需要冷却水，并有连接水管的接口。自来水通过装置接口进入塔顶的冷凝器排出。
液体：设备有玻璃高凹槽。实验时，通过流量计进入整流塔水壶。
电气：电压AC220V，功率2千瓦，标准单相三线制。
技术参数
1、玻璃萃取精馏塔(填充物):301400mm，5面口，塔外墙2段导电膜加热保温(手动控制)。
2、溶剂回收塔(填充物):301200mm，5面端口，塔外墙2段导电膜加热保温(手动控制)。
3.塔顶玻璃蛇管冷凝器，摆式回流结构和蛇管冷凝器油水结构。
4、塔填充22 mmv不锈钢环填料。
5、玻璃塔水壶，容积500毫升，加热器：800瓦。
6、k型热电偶：0 ~ 200(4个)。
7250毫升高位玻璃供应瓶，LZB-2转子流量计：流量范围2.5 ~ 250毫升/分钟，数量2套。
8、莆田AI518温度控制器，莆田AI704M温度巡逻机。
9、塔顶凝结的液体回流由摆动回流比控制器操作。该控制系统由塔顶上摆、电磁铁环、回流比计数器等仪表组成，回流比控制范围：99:1-1:99。
10、操作和温度、回流比、流量显示、调节、控制都在控制面板面板上进行。
11、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。
12、外形：12005002200毫米(长宽高)，外形设计可移动，有3英寸双刹车。
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器
回流比控制显示器
蒸馏塔釜温度提取
PT100铂电阻
数字温度控制器
固态电压调节模块
萃取精馏塔庆典
PT100铂电阻
数字温度计
没有
萃取精馏塔顶部
PT100铂电阻
数字温度计
没有
溶剂回收塔釜温度
PT100铂电阻
数字温度控制器
固态电压调节模块
溶剂回收塔温度
PT100铂电阻
数字温度计
没有
溶剂回收塔顶温度
PT100铂电阻
数字温度计
没有

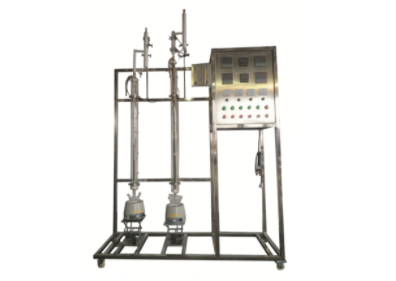

KCHN-13A数字萃取精馏实验装置
测量构成
变量
检查
显示
运行
流量
转子流量计
转子流量计
手动调整
回流费
回流比继电器
回流比控制显示器，精度：0.5%FS
回流比控制显示器
蒸馏塔釜温度提取
PT100铂电阻
数字温度控制器，精度：0.5%FS
固态电压调节模块
萃取精馏塔庆典
PT100铂电阻
数字温度计，精度：0.5%FS
没有
萃取精馏塔顶部
PT100铂电阻
数字温度计，精度：0.5%FS
没有
溶剂回收塔釜温度
PT100铂电阻
数字温度控制器，精度：0.5%FS
固态电压调节模块
溶剂回收塔温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
溶剂回收塔顶温度
PT100铂电阻
数字温度计，精度：0.5%FS
没有
软件配置
模拟模块：最高16位分辨率，集成RS485通信模式：功能：收集温度、回流比等模拟信号，一套数据采集软件，一套在线工业配置软件。
