变压吸附实验装置

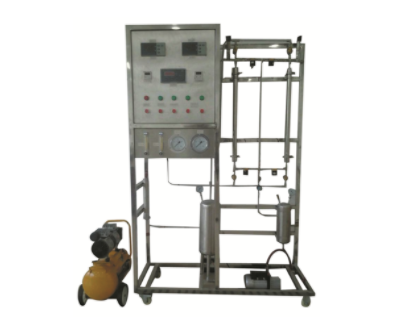

KCHN-24型变压吸附实验装置

设备功能

1.理解吸附理论，掌握所学的理论知识，并与实践相结合。

2.掌握变压吸附在吸附中的应用，了解变压吸附设备，学习设备的操作。

3.掌握变压吸附过程中压力的变化、阀门切换时间变化与吸附量的关系。

主要配置

吸附塔、吸附剂、空气压缩机、真空泵、压力计、流量计、氧气计、不锈钢管道、阀门、不锈钢框架、不锈钢控制屏。

公共设施

电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。

气体：空气来自空气压缩机(包括自己的空气来源)。

实验材料：空气。大气压工作，温度：50 。

技术参数

1.吸附塔：管径38毫米，管长750毫米，304不锈钢材料，两端速装连接，可轻松填充吸附剂。

2、无油空气压缩机：功率550W，排气36L/min，额定排气压力0.8MPa。

3、真空泵：旋转式真空泵泵送速度： 2L/s，转速3360 2800R/分钟，功率： 370w。

4、气体转子流量计：16-160ml/h和25-250ml/h，取决于气体生产选项。

5、吸附剂：PSA-5A富氧分子筛。氧气分析仪。

6、工作压力：-0.1-0.6MPa，温度计：0-100。

7、正泰电器：接触器、开关、漏电保护空气开关。

8、塔、管、管件及阀门均为304不锈钢。

9、各项工作及压力、温度、流量显示、调节、控制均在控制屏幕面板上进行。

10、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。

11、外形：12005001800毫米(长宽高)，外形设计可移动，有3英寸双刹车。

测量构成

变量

检查

显示

运行

气体流量

转子流量计

转子流量计

手动调整

吸附塔温度

PT100铂电阻

数字温度计

没有

吸附压力

指针压力计

压力表内部显示

没有

氧气浓度

氧浓度传感器

氧气分析仪
