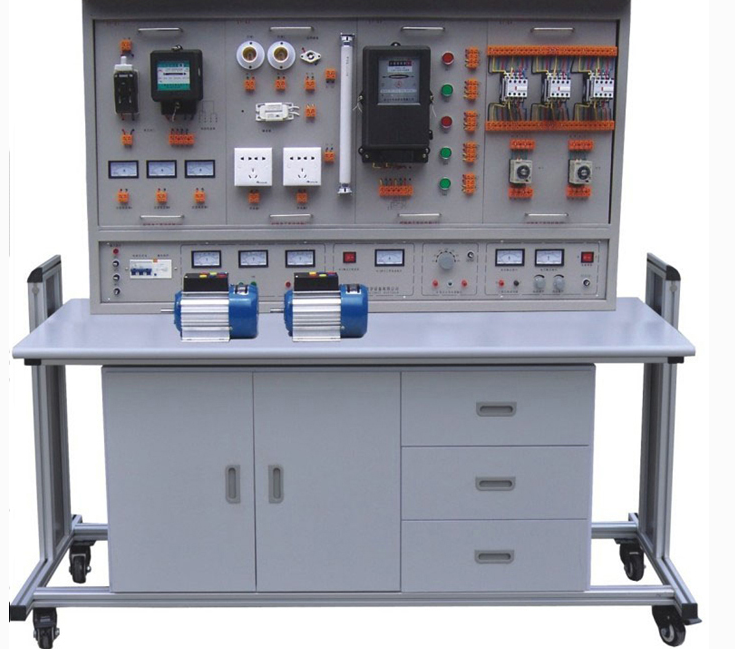

初级维修电工实训考核设备
一、概述
初级维修电气训练评价设备采用国际上常用的模块化设计，根据不同的训练评价内容配置相应的训练模块，训练方便，布局合理，易于升级，训练内容涵盖电气仪表、电气布线工艺、电子电路、电气照明配电、电力拖动、触电急救、安全消防等内容，涵盖初级电气国家职业标准培训、培训。
二、技术性能
1.输入电压：三相四线制380V 10% 50Hz
2.工作环境：环境温度范围为-5 ~ 40
3.设备容量：& ampLT；1 kva
4.安全保护：漏电动作电流30mA过电流保护、保险丝保护
5.外形规格：1600毫米700毫米1450毫米
三、教育装备的基本组成和功能
本训练队主要由训练画面、训练盒、训练器材、训练奖等组成。
(a)教育屏幕
训练画面提供铁质双层亚光密度喷雾结构、铝质面板、训练箱内交流电源、直流调节稳定流电源，具体功能如下：
1、外部电源输入指示灯亮起(通知运营商外部电源已连接到培训台)。
为2、3相漏电开关、3相电源、训练盒等供电，3个450V电压表表示输出线电压。
3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供~ ~2个220V插座，为外部设备提供工作电源。
5、直流电压稳定类电源：电压0-30V连续可调，内置继电器自动变速，多环电位器连续调节，输出电流2A，预设限流保护功能。
(b)训练挂件和设备
1、SB-61维护电气挂件(a)
2、SB-62维修电气挂件(2)
3、SB-63维修电气挂件(3)
4、SB-64维修电气挂件(4)
5、SB-65维修电气挂件(5)
6、9洞通用教育板2个街区
7、电阻、电位器、电容器、二极管、三极管、硅等器材的布置。
一台8、三相松鼠笼感应电机180W Y/。
9、灭火器整个房间1台安全设备。
(三)训练表：铝木结构、防火、防水、耐磨高密度板、美观外观、耐久性。
四、实验项目
(a)电力牵引部分
1.三相电机直接启动控制
2三相电动机点移动控制
三相电机自锁操作控制
用电流表控制点移动和连续运行
带电能表的两位置控制
单向操作后制动控制
7小时继电器控制电机Y/降压起动控制
8.工作台自动往返行程开关控制
(二)室内照明配电
1.插座和开关控制灯
荧光灯线路布线
声控开关控制白炽灯电路的连接方法。
单相仪表直接布线电路
5.配电板安装
6.在两个位置控制灯的连接方式
(c)电子技术综合培训
1.单相桥式整流电路
2系列可调电源电路
三延迟照明开关控制电路
半导体收音机的组装与调试
