检测与转换(传感器)技术实训装置(32种传感器)

作者:admin 浏览量:219 来源:本站 时间:2023-03-09 22:37:18

信息摘要:

检测与转换(传感器)技术实训装置(32种传感器)概览:作为传感和转换(传感器)技术培训设备,公司新推出了为传感器和教学实验开发的不同类别、不同水平的专业教学实验设备。传感器原理与应用;自动检测技术;工业自动化仪表与控制;非电量电测技术;传感器和测量技术;等的教育实验可以完成。为各高校、中专、职业技术学院等

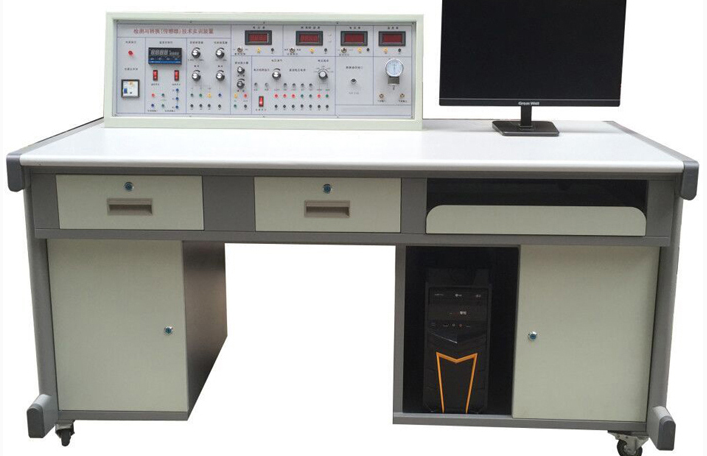

检测与转换(传感器)技术实训装置(32种传感器)

概览:

作为传感和转换(传感器)技术培训设备,公司新推出了为传感器和教学实验开发的不同类别、不同水平的专业教学实验设备。传感器原理与应用;自动检测技术;工业自动化仪表与控制;非电量电测技术;传感器和测量技术;等的教育实验可以完成。为各高校、中专、职业技术学院等新建或扩建的实验室迅速开设实验课提供了理想的实验室设备。

技术参数:

1、输入电源:AC220V 5% 50 1Hz

2、额定电流:5A

3、直流电源:5V 15V

4、调节器系数:1%

5、电压纹波:10mV

6、非线性误差:5%

7、测量准确度:1%

8、功耗:100VA

9、输出电流:1A

10、相对温度:-5 ~ 40

11、相对湿度:& ampLT;85% (25)

12、试验台规格尺寸:16007501100毫米。

控制台功能:

1、实验台有4套直流调压电源(5V、15V)。2V~ 10V具有5档输出、2~24V可调和短路保护功能。

2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。

3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调节。

调制,最大输出电流:0.5安(有效值0.4KHz)。

4、差分放大器:通带0-10KHz,相同,反转,差分结构,增益1-150倍直线。

流动放大器。

5、数字电压表:3位数半显示器,范围2V、20V,输入阻抗100 KOY,准确度1%。

6、数字频率/转速计:由4个数码管、2个发光管、输入阻抗100 KOY、准确度1%组成。频率测量范围1-9999 Hz,转速测量范围1-9999R/分钟。

7、温度计:0 ~ 150度,准确度1%。

8、具有高精度温控PID调节器、多种输入输出规范、人工智能调节参数自调整功能。

9、机械压力计:0-40Kpa,准确度2%。

10、手动气压源:0-40Kpa。

三个来源部分:

1、加热源:16V交流电源加热,温度控制范围0 ~ 150。

2、转速源:0-12V直流电源驱动器,转速调节范围0-2400转/分钟。

3、振动源:振动频率1 ~ 30Hz(可调节),共振频率13Hz左右。

数据采集卡和处理软件:

数据收集使用ARM系统、前三大数据传输方式:USB、WIFI和以太网。模式可以使用主机计算机软件相互切换。Usb是有线短距离访问,wifi和以太网可以通过主机计算机远程配置和访问,并且内置出厂默认按钮。数据采集方法是单阶段采集和连续采集的方法,分辨率为1/22048,采样周期为1m-100毫秒,可以选择采样率,可以配置软件。范围会自动切换。提供的处理软件具有良好的计算机界面,可以进行实验项目选择和编辑、数据收集、特性曲线分析、比较、文件访问、打印等。
