电气装配实训台（单面二组型）
电气装配训练装置由钢板制成的多功能安装板(网状板)训练台和电源装置等组成。训练时选择的各种零部件、零件和零件可以轻松地安装在网片上，从而提供了很大的灵活性。
根据培训和实践的需要，选择各种组件、部件和部件，各种课程模块、特定于项目的培训、电气装配培训设备覆盖面广，可以完成的培训内容和培训计划很多。使用完毕的零件、零件和零件从训练台上移除，集中储存、损坏和损失较少。一个训练场所可以完成一些专业的教育和实训，经济上可以应用。SB-990型电气装配训练装置是理想的职业教育训练设备，训练场所不多，教育经费投入有限。

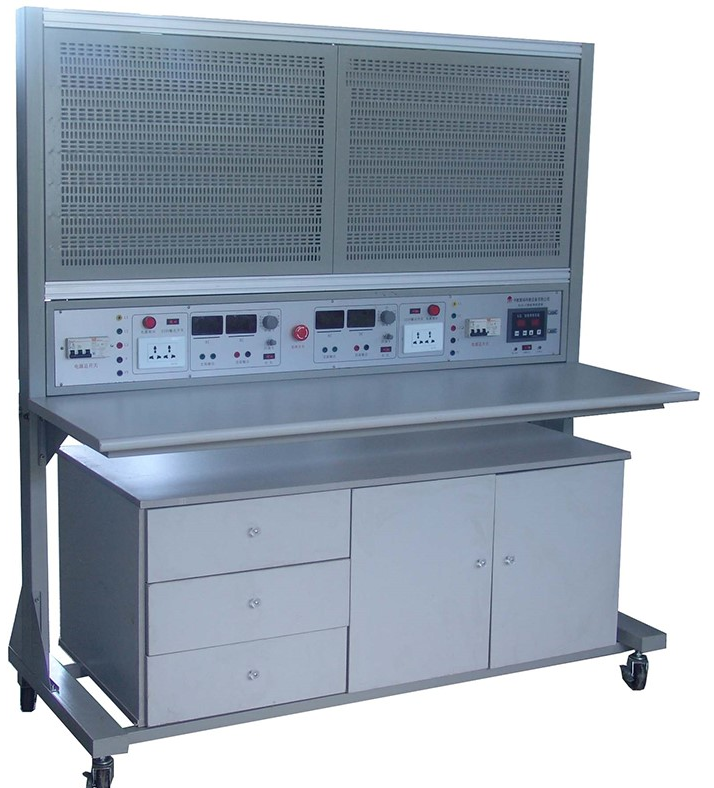

一.电气装配训练装置形状
二。设备技术指标
1.外形：总尺寸1640毫米700毫米1638毫米；
2训练台材料：钢板、铝合金结构；
3.电源(两侧资源相同):
1)输入：三相AC380v 10% 50Hz三相5线；
2)固定交流输出：2套三相5线380V插头，2套220V插头。
3)可调直流输出：0 ~ 24V/2A连续可调2组，含指针电压，指针电流表实时监测电源变化。
4.接口和仪表：2个指针电压表，时刻监测电网电压变化
5.保护：保险丝短路保护，断路器过载保护，漏电开关具有漏电保护功能，漏电保护动作电流30毫安。
6.4 5408二极管，用于能耗制动的整流电路
7.3个75 /75W电阻用于电机降压起动，1个用于异步电机的能量制动。
三、设备结构功能
本训练队由训练画面(内置电源)、训练队和训练储物箱三部分组成。
采用1，30毫米30毫米成型方钢作为设备的主要框架材料。训练画面，现场为焊接连接，关键部位为三角形肋，用六角螺钉加强连接，表面进行高温喷涂处理，起到美观防锈绝缘的作用。由两个35毫米35毫米铝合金钢和槽组成的网状板固定固定下，每一面都是铁制双比特电源箱，每一站电源箱的布局为电源保护装置、电源指示装置、电源输出。
2、训练桌上采用25毫米马灰高密度层压板盖特制，有效绝缘等级。实验台底部装有至少4个导轮，训练台很容易移动。
3.实习储物柜采用标准结构和抽屉式，左侧有三层抽屉，可存放工具和培训资料。右边的双滑动门设计。训练储物柜的位置可以根据需要灵活调整，外形规格为1300毫米800毫米510毫米。
3、网板2块：用CNC冲床精加工，网板分布合理均匀。孔径均匀，可以安装在上面的原电器有各种低压电器、PLC、单片机、变频器、触摸屏等。网板厚度1。5毫米，大小774 * 580毫米
四、参考培训项目
1.电气布线工艺教学
两个开关控制灯线训练。
三声控制开关控制白炽灯电路的训练
第二次控制灯电路训练。
控制灯电路训练三次。
荧光灯线路接线训练
单相电能表直接安装接线
8.单相电能表通过电流互感器安装接线
9.室内照明电路安装教学
10.配电板安装培训
11.交流负载功率测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点移动控制电路
14.三相感应电机接触器自锁控制电路
15.三相异步电动机Y/自动控制电路
16.使用反向开关控制三相异步电动机正向反转回路
接触器联锁正负控制线
18.按钮驱动三相异步电动机正向和反向控制电路
19.双驱动三相异步电动机正向和反向控制电路
20.三相异步电动机多控制
21.工作台自动往返控制线
22.三相异步电动机串联电阻降压起动控制线
三相异步电动机能耗制动控制电路
双级电机控制线
