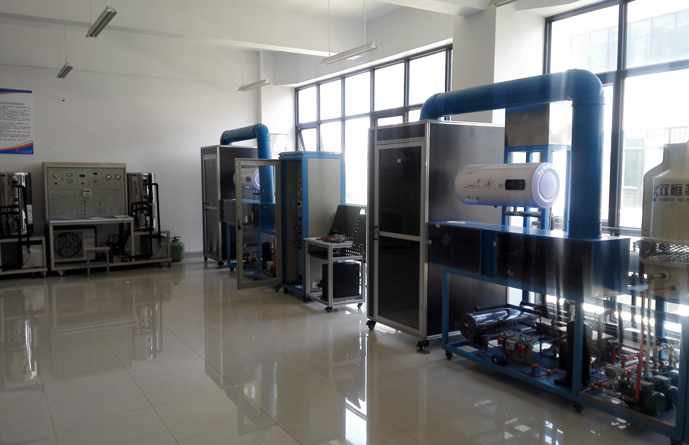

中央空调实训考核装置
一、产品概述：
中央空调培训装置是高职院校、中等职业院校和本科院校机械设备安装与维护、电气技术应用、电气运行与控制、电气技术应用、电气与电气、制冷与空调设备运行与维护等专业《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》、0103010
二、特点
1.中央空调实训考核装置是目前国内建筑电气、建筑智能化、精心设计的综合实验装置，结合目前安防领域的先进技术，从教育实验的要求角度出发，以工程的设计理念，完美实现了中央空调专业基础节能系统的工作过程。
采用综合性国内先进的二次通风系统，在同一实验台完美完成了不同的冷却系统工作条件。
工程化整体控制系统大部分采用工业现场实际应用部件。
通过开放性透明性、开放性设计，学生们可以清楚地了解整个系统的工作原理
安全性；装置上安装了强大的电漏电系统装置
2、实用的强力控制器采用三菱PLC FX3U-48M及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上级计算机软件实时显示系统运行状态和数据。
3、直观有力的训练装置直观地展示了中央空调的系统结构、工作原理，可以清楚地看到冷却循环系统结构和主要组件的物理特性，系统还可以组成全系统流程图、交流电压表、交流电流表、真空压力表、信号灯，一目了然地了解整个系统的实时工作状态。便于教学示范讲解和学生对教科书知识的理解。此外，棺材上还安装了观察制冷剂状态的视神经。高压线是红色部分，低压线是蓝色部分。
4.综合、强大的训练装置集冷却系统、电气控制系统、故障模拟系统为一体，满足训练的要求。
5、中央空调制冷、制热循环输送管道：用最新型铝塑管道和铜连接，标有明显的方向标志。输水管道通过电磁阀、风扇线圈传送到模拟室或模拟风管，并根据需要调整风速开关或风量。
6.有计算机串行接口，构成智能测试设备。系统的控制软件采用全币种菜单式操作。温度计是一种高精度热电锅，从A/D触摸转换器转换为数字信号，通过Rs232计算机接口输出放置相关程序后，屏幕通过清晰记录、采样和打印机输出进行理论分析。
三、技术参数
电源：三相五线AC 380v 10% 50hz；
最大冷却能力：7.5千瓦；
最大输入总功率：6.5千瓦；
制冷额定功率：7.5 .千瓦；
最大截止电流：50A；
加热额定功率：2.0千瓦；
额定输入电流：7a；
回风量：700 m3/h；
制冷剂：R22；
泄漏动作电流：30毫安；
噪音：35-40db(a)；
安全措施：有过压、过流、过载、漏电、接地等4项保护措施，符合国家相关标准。
四、设备配置
1、控制器系统配置：
控制系统由可编程控制器、数据采集、力控制配置软件等组成。控制器采用三菱PLC FX3U-48M可编程控制器，并增加16点压力扩展模块和两个模拟采集模块。系统有手动和自动控制方法控制，通过父计算机力控制软件，可以监控系统的运行状况，即系统的冷却状态、加热状态、温度大小、设备运行状态等。通过PLC模拟模块收集温度等相关系统参数，可以自动控制整个系统。可以通过编辑PLC程序来更改系统的控制过程。配置软件通过Windows 2000/XP多任务环境，通过系统管理和调度集中管理整个系统，监控、调度、管理整个建筑物中受控的设备，实现设备的联动控制。不接受对象时，还可以完成中央空调电气系统故障排除训练。
2、控制柜：
铁质双层亚光密度喷射结构，结构坚固。前门采用透明设计，可观察中央控制器、接触器、热保护器等控制因素。面板上方是控制开关手柄、活动指示灯、系统流程图、PLC主机设备和测试点。
3、交流电源控制单元：
三相四线制交流380V电源和漏电保护器控制屏幕总电源。
4、模拟错误：
模拟错误设置与软件一起完成，学生根据过程分析分析错误的可能原因，确定错误发生的范围，解决问题。
5、计量
1)电源电压指示器：提供一个AC电压表和一个AC电压表，用于测量系统电网电压，测量压缩机、冷却液泵、冷冻泵工作电流。制冷系统压力检测装置：
2)提供两个真空压力计和一个双压力控制器(分别为-0.1 ~ 1.5mpa、-0.1 ~ 3.5mpa)，显示系统压缩机低压侧和高压侧的压力变化，保护压缩机。
6、该装置提供了手动控制和计算机控制两种控制方法。
a手动控制按钮位于控制柜门上，连接到PLC的相应输入变量，可以直接控制整个中央空调。
b计算机控制利用配置技术在计算机和PLC之间建立稳定的通信，从而控制整个中央空调，实现空调运行数据的显示、分析等多种功能，同时通过网络升级建立远程计算机和现场计算机之间的通信。实现对中央空调的远程控制。
7、系统结构图：
为了更好地了解中央空调的控制和系统原理，控制面板上绘制了冷却系统流程图，打开或关闭该部件时，相应的状态指示灯将亮起或熄灭。
