模拟电路实验箱

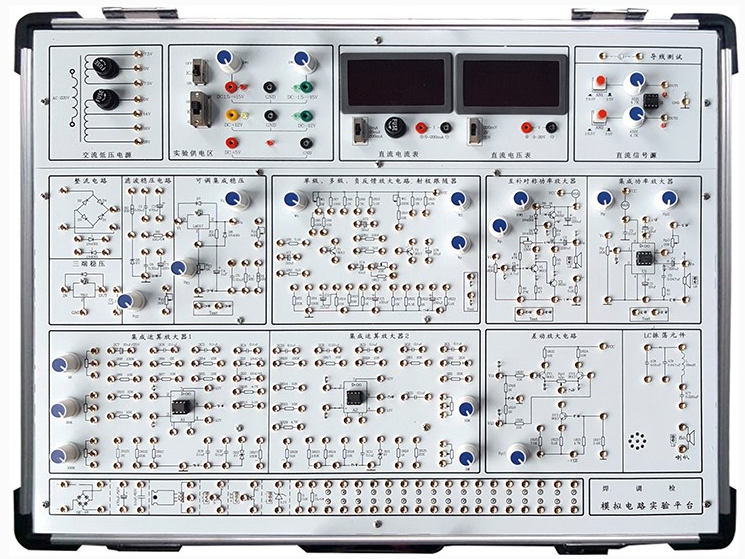

模拟电路实验箱由铝合金箱、高性能线性电源和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和部件符号清晰，实验部件可以焊接电路板背面，安全可靠，不易损坏，也可以安装在电路板正面，组件看起来直观，感性认识强，正面有实验电路结构图，学生们在实验时可以一目了然地了解原理。

一、技术指标

1、工作电源。

1)输入：ac220v 10%，50hz。

2)输出：

(1)ACV 0V、14V、16V、18V和卡舌双插槽7.5V低电压交流电源(AC50Hz)。有短路保护功能。

(2) DCV 1.5V ~ 15V连续可调，具有短路保护自动恢复功能。

(3) dcv 12v/0.5a、5V/0.5A，包括段落保护自动恢复功能。

3)完善的电源保护电路：过电流保护、过压保护、逆保护。

2、信号源。

1)直流信号源：双插槽-5V至-5V至5V、-0.5V至0.5V连续可调。

3、单级放大电路

4、二次放大器电路

5、发射极跟随电路

6、差分放大电路

7、负反馈放大器电路

8、半波长、电波、桥式整流器和滤波电路

9、并联调节器电路

10、集成功率放大器电路

11、互补对称功率放大器电路

13、2组运算放大器电路

14、分立部件区域：1个8 扬声器、1个网桥、1个单结晶体管BT33、1个470uF、1个0.1uF容量、4个5.1V稳定管、1个三极管、1个集成稳定管插座、1个1W/51电阻。

十五、测量表

1)直流数字电压表0-20V分别以200mV文件、20V文件、20V文件三等分测量。

2) DC数字电流表0-200毫安，分别以3级为单位测量：2毫安文件、20毫安文件、200毫安文件等。

用16，2毫米厚的印刷电路板制作的实验板。

17、使用高可靠性的自锁防旋转插座作为实验连接点。

18、根据需要，可以单独开发其他实验电路。

19、机箱：坚固的铝框、厚ABS塑料角、参考外形规格480360120毫米。

20、实验线路连接：所有信号均使用自锁涂层金插孔，不氧化，连接稳定。

二、实验内容

(一)离散元电路实验

1、基本单级放大电路

二、二级放大电路

3、负反馈放大器电路

4、四级跟踪器。

5、差分放大电路

7、集成功率放大器

8、互补对称功率放大器

9、单相半波长、电波、桥式整流器和滤波电路实验。

10、集成调节器电路

11、RC正弦波振荡器

12、LC振荡器和频率选择放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、二极管正负特性

16、晶体晶体管输入和输出特性

17、并行直流电源

(二)集成运算放大器电路实验

1、模拟计算电路。

电压跟踪器

逆比例放大器

同相比例放大器

反向求和比例放大器

两端输入总和放大电路

2、积分和差分电路

积分电路

差分电路

微积分电路

3、波形发生电路

方波发生器

占空比可调矩形波发生器

三角波发生电路

锯齿波发生电路

4、有源滤波器

低通滤波器

高通滤波器

带阻滤波器

5、电压比较器

过零比较器

反相滞环比较器

同相滞环比较器

6、波形转换电路
