电气安装与维修实训装置

电气安装与维修实训装置

1、产品概述：

电气安装和维修训练装置属于技术训练装置领域。该电气安装和维护培训设备包括双面培训板，所述双面培训板使用安装有电气电路和电气组件的多孔板。本实用新型的双面训练板使用多孔板，允许多次重复安装和卸载各种电气组件，从而增加了可以完成的训练项目的数量，电气安装和维护训练装置体积小、体积大，可以容纳大量学生。本实用新型是在模拟室进行职业院电气技术培训，扩大原本只能运营2人的设备和设备，使6 ~ 8名学生同时运营。通过创新，将国家职业院校技术比赛电气安装和维护装置从比赛训练场转移到教育训练室，直接将比赛项目转化为教育资源的重大创新。

这个设备可以安装电工。托盘安装、PVC管道安装、吊灯、白炽灯、荧光灯、开关、插座、配电箱、控制箱等，设备包括交流异步电机、直流电机、步进电机、伺服电机、温度控制器、玩偶、PLC、逆变器触摸屏从根本上解决了安装在普通墙面上不方便、教育范围狭窄的问题

2、符合标准的设备设计标准：

《建筑电气工程施工质量验收规范》 GB 50303-2002

《建筑工程施工质量验收统一标准》 GB50300-2001

《电气装置安装工程低压电器施工及验收规范》

《建筑智能化系统工程实施及验收标准》

3、技术参数：

工作电源：AC380 5%(三相5线)50Hz

额定功率：0.8千瓦

环境温度：-10 ~ 40

相对湿度：85%

安全性：电流泄漏保护、过电流短路保护、电压损失保护、变压器保护

产品结构外形：L2800W1000H2500mm

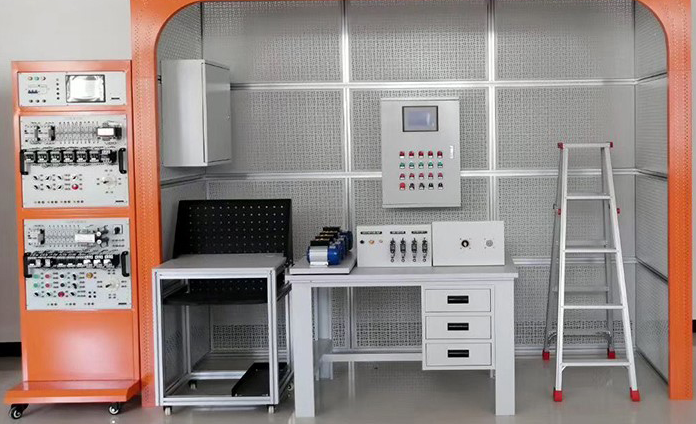

该设备主要由模拟室、训练柜、装配台、电脑桌、模块架、伺服电机模块、步进电机模块、双级电机模块、交流异步电机模块、传感器模块、电源箱模块、电气控制箱模块、工具附件组成。

PLC:主机FX3U-32MT-ES/A，扩展模块FX2N-8EYR

变频器：三菱E740变频器，三相380伏，0.75千瓦。

包括：交流伺服电动机、驱动器；步进电机驱动器三相交流异步电机180 w/380v；双速马达180W/380V。

仿真室整体以铝型材为骨架，中间用网孔板连接。网状板是2毫米厚的冷轧板，用于控制冲孔后的表面静电喷涂。

训练场、组装商、计算机商、模块台以冷轧钢板收尾，由表面静电喷涂组成。组装台底部有抽屉柜，模块框架内可以分为多层拆卸，可以存放各种教育模块。

设备重量：200公斤

4、产品功能说明：

结合型：国家职业标准和世界技术竞争标准的有机结合

集成PLC技术、变频器、步进驱动器、温度控制、传感器集成技术、电气安装技术、防盗、视频监控、消防联动、可视对讲技术、机械电路智能评价等。

稳定性：设备零部件均采用国内先进知名品牌，稳定性高。

多样性：设备由钢网板和钢制专用钢板组连接，采用开放式设计，各工作队配备移动工具车和零部件柜，设计多达100多种培训内容，包括电气安装、现代电气安装、消防报警安装、对讲机门禁安装、闭路电视监控、防盗报警设备等。

5、教育项目

根据项目培训，主要完成以下工作任务：

1.基本电气安装技能训练训练

1.1手动弯头加工PVC管道折弯实体

1.2管道切割训练

1.3布线连接培训

1.4明代管箱教育

1.5硬质塑料贯通接线和配电箱安装培训

1.6硬质塑料贯穿布线和管卡放置培训

1.7托盘侧壁安装培训

1.8装甲线教育安排

各种接线培训

1.10配电箱安装培训

1.12各种电气零部件安装培训

1.1325 PVC暗管敷设培训

1.14 4025线槽放置培训

1.15装甲线布置训练

1.16各种管道布置培训

1.17白炽灯照明线布置培训

1.18日光灯照明线布置培训

1.19双控制照明线路布置培训

1.20节能灯、插座线路布置培训

1.21吊顶灯控制线培训

1.22电机正负控制线的培训

1.23电机星型三角控制线的培训

1.24塑料接线和塑料接线盒连接培训

1.25管卡固定培训

照明工具包和配电培训

2.1白炽灯照明电路安装培训

2.2日照明电路培训

2.3米原理和布线

2.4家庭照明线路调试和故障排除培训。

2.5三相四线制直接接线训练

2.6电压表、电流表安装电路培训

2.7通用转换开关和电压表测量三相电压线培训

电气控制教学

3.1电机点控制线调试与维护培训

3.2三相异步电动机自锁控制电路教学

3.3按钮联动三相异步电动机正向反转控制电路教学

3.4接触器联锁三相异步电动机正向反转控制电路培训

3.5双联动三相异步电动机正向反转控制电路教学

3.6接触器开关星形/三角形启动控制电路培训

3.7按钮开关星形/三角形启动控制电路教学

3.8小时继电器开关星/三角启动控制电路培训

3.9定子串联电阻降压起动自动控制电路教学

3.10三相异步电动机降压启动和反向制动控制电路训练

3.11三相异步电动机顺序控制电路教学

三相异步电动机多控制电路的教学

4.PLC控制电气教学

4.1基本指令编程练习

4.2 PLC控制电机运行和自锁控制

4.3 PLC控制电机手动正负控制

4.4 PLC控制电机带延迟正负控制

4.5 PLC控制电机皮带限制自动往返运动控制

4.6 PLC控制电机启动停止控制

4.7 PLC控制电机顺序控制

4.8 PLC控制机电串联电阻启动

4.9 PLC控制电机后制动器

4.10 PLC控制电机星/三角起动自动控制

4.11 PLC控制电机星/三角启动手动控制

5.PLC、变频器、触摸屏的集成应用

5.1频率转换器基本操作和参数设置

5.2外部终端点移动控制

5.3变频器控制电机正负

5.4多段速度选择频率控制

基于5.5 PLC控制的变频器多段调速

基于5.6 PLC的逆变器控制电机正负
