设备功能
1.通过实验了解滞留时间分布测量的基本原理和实验方法。
2.掌握停留时间分布的统计特征值计算方法。
3.学习如何使用理想反应器的串联模型描述实验系统的流动特性
设计参数
室温，常压操作
单一茶壶：
水流：40l/h，平均停留时间(预计):200-600
分布：1.0105 - 3.0105，模型参数n: 1.2-2
三部元：
水流：30l/h，平均停留时间(预计):200-600
分布：1.0105 - 5.0105，模型参数n: 1.2-4
主要配置
有机玻璃反应部、转子流量计、水箱、泵、混合电机、在线电导率仪、转换模块和软件、阀门、管道、不锈钢框架、仪表、软件。
公共设施
水：设备有不锈钢水箱桶，连接自来水接入。
电力：电压AC220V，电力1 . 0千瓦，标准单相三线制。每个实验室必须配置1-2个接地点(安全和信号地)。
实验材料：水-KCL；外部设备：计算机
主要设备
1、水壶反应器1.0L，直径120毫米，高度120毫米，有机玻璃制成的3个。
2、水壶反应器3.0L直径150毫米，高200毫米，有机玻璃制成的一个。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，升降机6米。
4、交流调速电机：搅拌电机6W，转数90-600R/分钟，无级变速调节。操作板放置在控制柜中，旋转速度可以在操作板上调整。
5、LZB-10液体转子流量计：流量范围6 ~ 60L/H，观察，控制流入流量。
6、数字电导率仪：在线电导率检测仪，0-2000s cm4，电导率电极：4。
7、LWB电磁阀(24v)和三通阀控制切换示踪剂、数字测量仪控制示踪剂添加量。
8、操作和转速、电导率、流量显示、调节、控制都在控制屏幕面板上进行。
9、框架304不锈钢材料，结构紧凑，外形美观，程序简单，操作方便。
10、外形：18005002000毫米(长宽高)，外形设计可移动，有3英寸双刹车。
11、一套转换模块和在线监测软件。
测量构成
变量
检查
显示
运行
马达转数
霍尔开关
旋转水显示器
调速器
流量
转子流量计
转子流量计
转子流量计
浓度
在线电导率仪
数字显示器

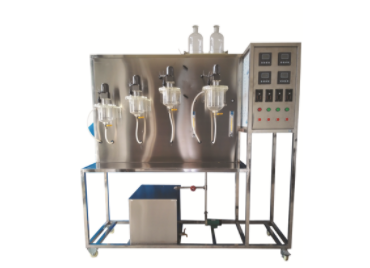

KCHN-23A型计算机控制多坦克串联混声测量实验装置
