可编程控制器实训装置

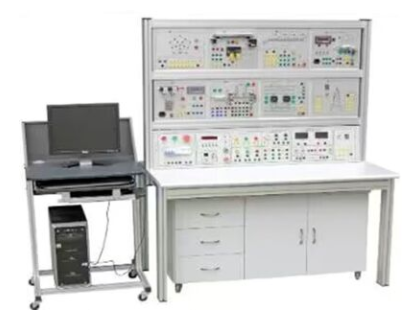

KCPLC-02F型可编程控制器实训装置

一、简述

可编程控制器实践装置是PLC可编程控制器综合性实验机器设备。保证一机多用、资源整合共享、方便管理、PLC一部分仿真模拟具体工业生产控制环节中最典型的控制目标，它生动有趣的演示了PLC整个执行过程。可以生动有趣的执行器认证自身进行程序编写的正确性，把握PLC的实践应用，增强学生对PLC学习的积极性。产品采用挂厢式，有利于实验新项目拓展与用户第二次开发。自商品推出以来，获得了各大高校课堂教学老师和权威专家的一致好评。整套装置设计合理、功能强劲、实际操作简单实用，对于学生理解和掌握可编程控制器的控制原理和操作步骤。加速学习培训PLC的编程方式。都具有极大的协助。

二、系统构成

1.PLC可编程控制器实验台（演示屏与控制箱组成）

2.PLC可编程控制器实验演示装置

3.PLC可编程控制器实际操作桌：

尺寸：1680mm×750mm×1600mm

4.程序编写系统软件

5.仿真教学手机软件

6.PLC及连接通讯电缆

7.计算机或手执开发板（客户备用或网上代购）

三、PLC可编程控制器实验台控制箱性能指标

1.开关电源

（1）开关电源键入:工作标准电压220V±5%(50Hz)，键入时电源指示灯亮。

（2）电源电压：有熔断丝和漏电保护器开关二级保护功能。导出沟通交流220V工作标准电压有高精密电流计与电流表标示

A组:交流电压 5V/3A导出，有高精密直流电压表标示工作电压导出，过电流全自动维护功能。

B组: 交流电压24V/2A导出，有高精密直流电压表标示工作电压导出，过电流全自动维护功能。

C组:低电压可调电源，工作电压 12V/-12V伤害，电流量2A。

D组: 0-30V可调电源，内藏式电磁阀全自动换挡，单圈电阻器持续变压，输出电压2A，具备预置式过流保护维护功能。

E组:直流电源，给予0-20mA直流电源

F组:单相电电压导出，供客户备用仪器设备应用。

四、PLC可编程控制器服务器配置

1.PLC服务器：键入：24点 导出24点

2.型号规格：三菱FX3U-48MR PLC

3.电压：直流电24V，电流表标示

4.运用系统软件程序编写。

5.开关电源键入：沟通交流220V，50Hz

五、PLC可编程控制器关键功能：

1.功能包含

（1）交流电输入区

（2）PLC服务器 、编程电缆

（3）LED发光二极管、显示灯

（4）输出负载标示

（5）键入仿真模拟开关（按键和开关）

（6）LED数码显示管 、声控开关

（7）可调电源5V1A，24V2A

（8）PLC键入 、输出接口

2.PLC主机键入输出接口都已拉到板上。键入能够接模拟输入开关、行程安排开关或光学开关等。导出能够接板上的显示灯、数码显示管和电磁阀、直流无刷电机和声控开关，还能够与演示装置相互连接，可运用具体的工业生产控制。

3.PLC服务器一般采用日本原装的三菱FX系列产品服务器。如用户要求的时候也可选用别的型号规格服务器。

4.实验台自身含有24V2A的开关电源。也可以用于输出负载或者与演示装置插口或者与其他相匹配装置相接。

5.实验桌：铝木结构建筑，选用特别制作模具生产的高品质铝合金型材做框架，铝合金型材表层经钝化处理，坚固耐用，别具一格，符合现代审美观念，桌面上为防火安全、防潮、耐磨损高密度纤维板，餐桌下边配备储存柜及台式电脑主机柜。

六、PLC可编程控制器实验演示挂箱

该装置就是为了相互配合PLC可编程控制器实验台应用量身定做的外置演示装置。它是由LED发光二极管、大中型LED数码显示管、直流无刷电机、伺服电机等执行器用别的外围电路仿真模拟具体工业生产控制过程的情况，它生动有趣的演示了PLC整个执行过程。通过该装置，能锻炼学生们的操作能力，可以生动有趣的执行器认证自身进行程序编写的正确性，把握PLC的实践应用，增强学生对PLC学习的积极性。演示挂箱后盖板由铝合金型材注塑加工成的，箱体结构有效，加工工艺优秀，别具一格。该装置在演示屏上部位可随意挪动、交换。

演示装置中对PLC的输出全部采用24V开关电源，5V开关电源供执行器里的外场应用，每件演示装置主要是由7块实验挂箱构成十七个实验具体内容，它们型号规格分别是：

功能模块一：

1.交通指示灯PLC全自动控制

2.机械臂控制

3.各种液态混和控制

4.自动送料装货

功能模块二：

5.天塔之星

6.造型艺术花灯

7.LED数码管显示

8.伺服电机的PLC控制

功能模块三：

9.自动售卖机仿真模拟控制

10.自动控制轧钢机仿真模拟控制

11.冷却塔水位线控制

12.全自动成形仿真模拟控制

功能模块四：

13.冼衣机控制

14.电镀生产线控制

15.邮件分拣机控制

功能模块五：

16.电机的PLC控制

17.基本实验

功能模块六：SB017 四层电梯轿厢控制

七、实验新项目

（一）PLC可编程控制器实验系统软件：

1.与、或、非逻辑功能实验

2.计时器、电子计数器功能实验

3.自动跳转、支系功能实验

4.移位寄存器实验

5.数据处理方法功能实验

6.求微分、位操作实验

7.交通指示灯PLC全自动控制实验

8.搅拌装置的PLC全自动控制实验

9.LED数码科技官表明PLC全自动控制实验

10.四层电梯设备PLC全自动控制实验

11.电镀工艺全过程控制实验

12.造型艺术彩灯造型的PLC控制实验

13.电机的全自动控制实验

14.伺服电机的PLC控制

15.仿真模拟电视发射塔实验实验

16.自动送料装车系统控制实验

17.自动售卖机实验

18.全自动成形实验

19.冷却塔全自动供电控制系统软件实验

20.电子邮件自动分拣实验

21.全自动洗衣机控制系统模拟实验

22.变频器的通信控制

23.变频器的基本参数

24.变频器的控制面板运行

25.变频器的外界接线端子控制

26.变频器的模拟量输入控制
