电子产品装调与人工智能创新考核装置

KCSM-01K型电子产品装调与人工智能创新考核装置

一、电子设备装调与人工智能创新考评机器设备简述

电子设备装调与人工智能创新考评机器设备以功能为保守主义，以学生就业为出发点，紧密联系具体生产与职业需求的能力要求，人性化细节之处，引进工程系统设计理念，重视新产品的实用性与升级性，导致机器设备总体简约大方，应用灵活方便，坚固经久耐用。

可完成大中小型电子产品安装、调节和维修等实训，让学生把握电子设备安装和调节的基本技能，与此同时可以满足开展电子制作、电子设计大赛、课题设计、毕业设计论文等综合型、设计方案性、突破性的实训规定。

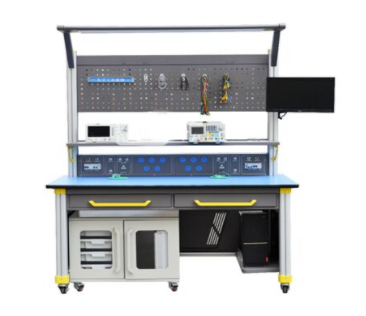

参照图片

二、电子设备装调与人工智能创新考评机器设备性能指标

1.工作电源：二相三线 AC 220V±10% 50Hz

2.环境温度：－10～40℃；空气相对湿度：≤90%（25℃）

3.尺寸：长×宽×高=1600mm×800mm×2000mm

4.整个设备功能损耗：≤1KW

5.安全性保障措施：具备接地系统、漏电保护器作用，安全系数符合相关的国家标准规范。采用高绝缘电阻的防爆型电源插座及带绝缘护套高强度防爆型试验输电线。

三、设备性能特性

此设备主要是由操作台、实训屏、实训屏模块、安全工具柜、电源电路实训模块

1.操作台：主体构造所有采用性能卓越表面氧化的铝合金型材及一次成型铝合金压铸架构联接预制构件，联接预制构件采用压铸成型加工工艺（非焊接方法），经机械加工、抛丸除锈、喷砂处理，表面静电喷涂工艺，安装方便、便捷，客户可以自行DIY拼装。桌体立杆采用铝合金型材成型方法，表面钝化处理，断面尺寸：70×70mm，四面带槽，槽宽约8mm，顶端配套设施塑料堵头固定安装橡胶轮，便捷试验台移动及放置。整个设备既经久耐用，别具一格。

桌面上采用25mm厚高密度板，桌面上直嵌没有异味绝缘橡胶板，绝缘层横截面包边，桌面上具备耐磨损、防静电及易清理等优点，桌面尺寸1600×800×25mm，桌面上底端固定于40mm极高的钣金件耐磨衬板，钣金件耐磨衬板再和铝压铸预制构件固定不动支撑脚立杆铝型材，使试验台和桌面上融合更加牢固。总体相对高度按人体工学规定设计成800mm±20mm，达到2位同学与此同时的提升空间。仪器设备橱柜台面规格≥1500×340×25mm，采用3mm的钣金件固定不动主结构立杆，台阶尺寸285mm，歪斜防滑掉设计方案，达到摆方常见设备的规定，还可以放置电脑显示屏。

桌面上下边配有置物抽屉柜和电脑键盘拖盘，抽屉尺寸≥650×360mm，电脑键盘拖盘≥640×360mm，可上下交换。采用降噪式导轨，表面经纯环氧树脂胶静电粉末持续高温固化处理。桌下侧梁可装台式电脑主机拖盘，可选择左边或右边组装。

2.实训屏：安装在仪器设备橱柜台面下边，安装有220V交流电输出12路：插口采用10A/250V五孔防水插座，分别位于实训屏前板和顶控制面板，由负载开关分2路操纵。可调电源2路（0~30V、2A），由单圈电阻器持续调整，输出峰值电流为2A，每路开关电源输出有0.5级数字电流表、电流表标示。工作电压稳压管度<10－2，负稳压管度<10－2，纹波电压: <5mV。顶端开关电源可用作数字示波器、视频信号、台式电脑主机等仪器设备应用。控制面板开关电源可作为电铬铁、热风焊台、开关电源模块工作电源等。

照明灯具：在实训台顶端和仪器设备橱柜台面下边，控制柜上下朋友设定开关操纵。

静电手环报警系统：内嵌防静电设备报警系统2路：实时检测操作人员的静电感应机器设备配戴情况和接地线的连接地面状况,遇出现异常情况马上自动警报。

3.网眼专用工具槽板：二阶桌面上上边挂放网孔板，网眼尺寸10mm×10mm，网眼数高于或等于35×9个，组合6只100mm挂勾，及磁吸条。

4.安全工具柜：没有轮规格 720mm×500mm×485mm（长×深×高），用优良冷轧板焊接而成，表面静电粉末喷涂。安全工具柜下衣带刹车的橡胶轮，使安全工具柜可以任意固定不动和移动，可摆放实训线路板、电子器件、专用工具、耗品等。

5.AI IOT运用模块

AI IOT运用模块以ESP32服务器模块和AI主机模块做为电脑主板模块和感应器模块构成，根据通用性扩展板，完成电脑主板模块及其感应器单元相互连接，搭配一条USB手机充电线就可以使用MicroPython程序语言。

各自装有ESP32服务器模块和AI主机模块，ESP32服务器模块板载USB、SD卡、显示灯、功能键、40P扩展接口等优质，ESP32-WROOM-32模块集成化 Wi-Fi，适用根据无线路由器立即连接到网络；AI服务器模块板载30万像素监控摄像头，2.4寸TFT显示屏、神经网络模型Cpu、USB、SD卡，功能键、锂离子电池，32P扩展接口等优质；根据通用性扩展板，将服务器单元插口转化成通用4P插口与通用性3P端子插口，使用人可以灵活选择相应的插口以满足不同类型的外接设备作用配备。

模块包括LED灯模块、功能键模块、RGB花灯模块、声控开关模块、身体感应传感器、光敏电阻、温度感应器、湿度控制器、OLED表明模块、模拟量输入感应器、直流无刷电机模块、气压感应器模块等十五多种模块、感应器根据4P电极连接线传送到通用性扩展板。

6.可编程电源：

（1）双通道内存（30V，3A）单独输出 单通道输出（6V，3A），具备三路独立可控性输出；

（2）含有全智能温控风扇；

（3）适用按时输出，按时输出设置不得少于100组；

（4）录像仪作用：可以对输出工作电压、电流量、输出功率问题进行纪录，并且以图形显示

（5）优异的开关电源调节率，CV≤0.01% 3 mV；CC≤0.01% 3 mA；

（6）优异的负荷调节率，CV≤0.01% 3 mV；CC≤0.01% 3 mA；

（7）超低噪音和谐波失真(20Hz～20MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；

（8）高精密输出屏幕分辨率，工作电压输出屏幕分辨率不少于1 mV；电流量输出屏幕分辨率不少于1 mA；

（9）设定精密度工作电压不少于0.03% 10 mV，电流量不少于0.1% 8mA

（10）表明不少于4英尺高像素TFT液晶显示屏，屏幕分辨率不少于480*320；

（11）丰富多样的插口：USB Host & USB device、RS-232、LAN（选装）；

（12）适用SCPI通讯；Labview通讯；

（13）出色的变电器特性，整个设备净重超过9.8kg；

（14）客户可以自行根据USB HOST口开展系统更新；

（15）恒压恒流智能化变换作用；

（16）适用和同知名品牌系列产品数字示波器、视频信号、数字万用表无线组网实验室管理系统
