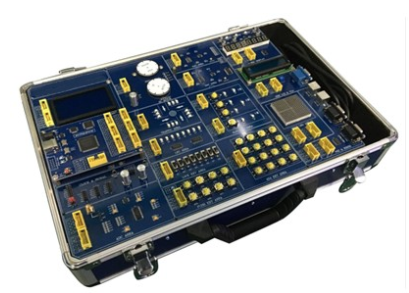

SKC-FPGA教学开发创新平台

一、系统概述：

FPGA课堂教学开发科技创新平台是非常适合新工科专业开展EDA课堂教学实验及其课程内容设计的常用工具。系统由CPU核心子板、服务平台模块母板、扩展接口子板等几组成。实验主题鲜明生动有趣，可以极大地激发学生的兴趣爱好，使学生老师在课堂教学的过程当中可以趣味性，另外在学习培训EDA的同时还可以强化对控制、通讯、单片机设计等科目开展加重，使学生学有所得。

二、结构特征：

1.CPU核心子板主处理芯片选用用ALTERA CycloneIV系列中的EP4CE6用户可以拆换其他核心子板；

2.模块化设计，每一个模块相对独立性，做实验时把模块与核心板相互连接就可以；

3.CPU核心子板板载USB-BLASTER免费下载程序调试，仅需一根USB电极连接线就可以完成流程的载入、调节与干固，与此同时便捷实验室管理方法；

4.CPU核心子板内置SDRAM与FLASH，适合于NIOSII、IP CORE设计验计；

5.丰富多样的实验模块，在数字电路设计的前提下增强了控制类、接口类、通讯类的实验模块；

6.二个时钟源，四路导出，每路相对独立性， 24MHZ—1HZ的次数能满足用户要求；

7.核心板FPGA处理芯片I/O引脚彻底开放，客户可以随意界定；

8.丰富多样的样版实验程序流程，在常规EDA实验前提下增强了交通信号灯、电梯轿厢、伺服电机、直流无刷电机、PS2、VGA、歌曲、电脑键盘等实验，实验具体内容生动有趣；

9.QUARTUS11.0开发手机软件，支持多种语言习得，内置LICENSE；

10.详尽的操作指南，含软、硬件的使用说明书，各模块的功能说明。

核心板规格说明：

1.FPGA核心板主处理芯片选用ALTERA CycloneIV系列中的EP4CE6E22C8N

2.FPGA内逻辑门达到12万门，内部使用RAM作电路结构，速率达到好几百MHZ，且可随意整体规划变更3.电源电路，是一个可随心所欲的设计处理芯片。

4.板载USB-Blaster免费下载程序调试，用户只需一根USB电极连接线就可以完成流程的载入、干固、调节。

5. 8M-Byte SDRAM

6. 4M-Bits EPCS4

7. 50M系统时钟

8. JTAG程序编写调试接口

9. 7个HR-EXT规范扩展接口

10. 四路数字时钟输入接口

11. 1个复位按键

12. 5V/DC电源输入接口

服务平台母板规格说明：

1. 8位转动开关键入模块

2. 8位功能键开关键入模块

3. 4*4矩阵键盘键入模块

4. 8位LED表明模块

5. 8位动态扫描的数码管显示模块

6. 16*16点阵式表明模块

7. 1602标识符液晶显示屏模块

8. 12864图型点阵式LCD显示模块

9. 快速8位并行处理AD转换模块

10. 2路快速8位并行处理DA变换模块

11. 工作频率、力度均可调节的正弦波形、三角波、波形模拟量输出模块

12. 声控开关、音响喇叭输入接口模块

13. 1个四向仿真模拟交通信号灯控制模块

14. 1个四相伺服电机控制模块

15. 1个速率可控性、能测直流无刷电机模块

16. 1个VGA接口

17. 2个UART串口通信插口

18. 2个PS2电脑鼠标、键接插口模块

三、实验新项目：

（一）EDA设计实例

1.根据QUARTUSII图型输入电路的设计

2.根据VHDL格雷码伺服电机的设计

3.含多线程清零和同歩也就能的加法计数器

4.八位七段数码管动态展示电源的设计

5.数控机床分频器的设计

6.图型和VHDL混输的电源电路设计

7.基本上触发器原理的设计

8.可控性脉冲计数器的设计

9.根据VHDL的智力抢答的设计

10.数字频率计的设计

11.多用途数字钟的设计

12.AD/DA变换实验

13.根据VHDL的表决器的设计

12.正负极脉冲宽度调制频率计设计

13.矩阵键盘通信接口的设计

14.AUDIO电子乐实验

15.直流无刷电机的限速实验

16.步进电机驱动控制

17.交通信号灯控制电源电路实验

18.PS2插口键盘显示实验

19.VGA条纹频率计的设计

20.电梯轿厢控制的设计

（二）NIOSII IP CORE设计实例

1.最少NUISII系统软件设计

2.设计一个带SDRAM和FLASH的NIOSII系统软件

3.FLASH读写操作-流水灯的设计

（三）IC设计实验新项目

1.SOC的有关最底层设计

2.RISC CPU的设计

3.AES加/破译处理器的设计

4.DES/3DES加/破译处理器的设计

5.RSA加/破译处理器的设计

四、配套设施手机软件

针对不同用户要求可搭配不一样版本手机软件，任意配套手机软件功能完善，适用Verilog/VHDL硬件描述语言等几种设计键入。手机软件可运行在及Windows XP/WIN7/WIN8/WIN10电脑操作系统下。

五、数控机床式虚似实验演试模拟装置（配上位机软件模拟仿真软件）

可完成十五个控制实验新项目：

1.交通指示灯的自动控制

2.机器人自动扫炸弹

3.加工中心刀库近道方向选择控制

4.推动伺服电机的控制

5.演出舞台艺术灯饰的控制

6.四层电梯设备控制

7.LED数码管显示控制实验

8.交流电动机Y/Δ形启动的控制 9 液态混和设备的自动控制

10.冷却塔水位线全自动控制

11.四级输送带的仿真运作

12.邮件分拣全面的仿真模拟运作

13.数据逻辑分析仪实验

14.环境温度工作压力实验

15.联线全自动捡检测系统
