机床电气实训与智能考核装置

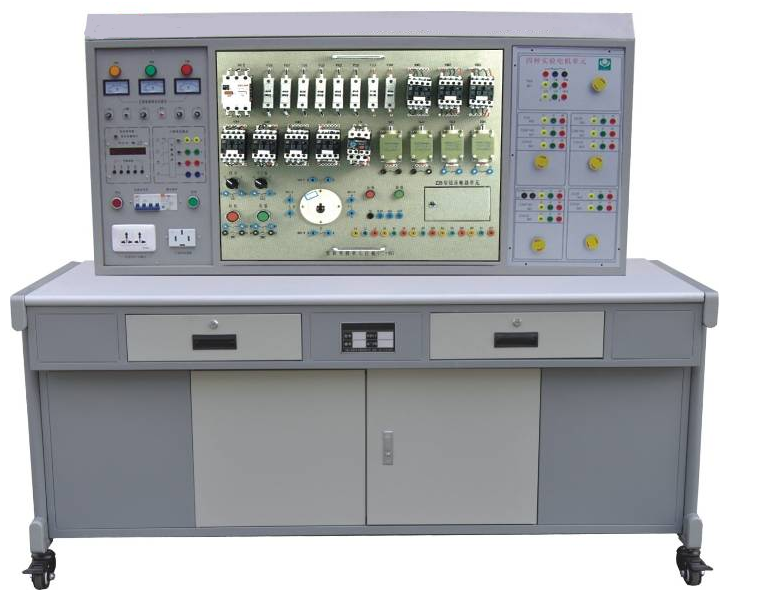

KCWXG-888F型机床电气实训与智能考核装置

一、简述

数控车床电气设备实训与智能考核设备我司向各岗位技术院校的电气设备、自动化技术及对口专业、社会发展电工培训、各地维修电工鉴定中心（站）等有关单位电气控制系统的课堂教学、考核而研制出实训机器设备。全用以课堂教学演试、机床电气控制基本原理性操作及实训见习考核。设备根据容易地拆换挂箱应分别考核四种数控车床电源电路，利用率高、降低资金分配，每一个挂箱具备智能故障设置作用，操作简便。因为机器设备全部采用工业中通用家用电器，因此可以作为电工类职业技能培训的考核机器设备。根据本设置培训学习能提升学生动手操作能力与故障清除专业技能，并摆脱过去在具体设备中开展课堂教学费用较高且难以实现教学目标的缺点。

二、应用领域

根据拆换挂箱能进行下列四种数控车床电源的实训考核：

1.PDH 电葫芦电源电路专业技能实训智能化考核

2.CA6140数控车床电源电路专业技能实训考核

3.Z3050摇臂钻电源电路专业技能实训考核

4.X62W型万能铣床电气设备专业技能实训考核

每一个电源电路都设有17-25个故障点，根据挂箱里的故障设置盒任意设计方案故障点。

三、特性

1.一台设备可以完成四种数控车床电源的实训考核，经济收益明显。

2.配有工作电压型电流量型保护装置，可以确保作业者生命安全，还设置了试验管理工具，可设置实训时长，按时报案且断开电源。为学生的考核提供一个统一的标准。

3.配有单片机设计和实时监控三相导出工作中电源两色、电线间负载或短路故障，一旦发生即断开电源且报警，故障清除按住复位开关之后才能重启电源，确保设备安全性。

四、技术规格

1.键入电源：三相四线～380V±10% 50Hz

2.环境温度：-5℃～ 40℃，空气湿度＜85%（25℃）

3.设备容积：＜1.5KVA

4.尺寸：1500mm×750mm×1400mm

五、装置组成及功能

设备主要包括实训屏、实训数控车床电源电路挂箱、实训桌等构成。

（一）实训屏

实训屏为铁制两层亚光密纹静电喷塑构造，铝合金面板

1、主控芯片功能板

（1）三相五线电源键入，根据漏电保护开关接入总开关,由交流接触器根据运行、停止按钮来操作。

（2）配有450V指南针交流电压表三只，标示电源输入三相电源工作电压，且有三只显示灯标示实训台与外界电源的导通。

（3）三相四线电源导出，具备单片机设计实时监控两色、电线间负载或短路故障自动切断总电源，且配有报案与校准作用。

（4）无线网络智能化考核系统软件:

①选用全新MCU 技术性 RAM 解决处理芯片的数字化集成电路芯片与配套设施无线网络故障设置自动控制系统，系统稳定性、不容易感染新冠病毒。

 ②控制器(PC 操纵终端或手执挪动操纵终端)和驱动模块(智能化故障设置推动盒)分离出来， 防止繁杂联线影响控制板，系统软件更为靠谱。

 ③驱动模块内嵌智能化故障设置自动控制系统，装有专用型新式无线网络数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通信和 RS232 有线电视通信。

 ④手执挪动操纵终端选用 7 寸超清五颜六色液晶屏触摸显示屏，汉语菜单式触摸操作面板，人机对战对 话友善。手执挪动操纵终端可控制随意一台带驱动模块的实训机器设备。

 ⑤手执挪动操纵终端不联网时可作单机版实际操作，当带驱动模块的实训机器设备无线组网时，手执 挪动操纵终端可无线网络进网做为连接网络终端，能作学生机登陆实训与考核的操作终端，也可以作教师机登陆出卷设故的实际操作终端。

 ⑥可以通过 PC机或平板 操纵终端开展实训考核，还可通过手执挪动操纵终端开展实训考核，老师与 学生页面分开，老师根据登陆密码进到老师页面出卷，学生在一般页面解题。(注：老师与学员设故与排除故障页面电路原理图与设备面板原理图完全一致)

 ⑦可以自由设置随意一处相关的各种各样普遍故障，故障种类包含：配电线路断 路、对地短路、接触不良现象，偶发性等故障状况。每件驱动模块能够设置 8 路高电压 5A 的 开路故障、16 路小电流 2A 的转录因子的开路、欠佳、偶发性、短路故障等故障，共 24 路故 障设置。可根据自己的需求拓展设置 64 路高电压 5A 的开路故障、128 路小电流 2A 信号通 路开路、欠佳、偶发性、短路故障等故障，共192 路故障设置。可根据用户使用要求调节故障设置点的数量和故障设置种类。

 ⑧全部配置驱动模块的实训机器设备，都可根据内置的专用型新式无线网络数据传输模块无线组网，完成远程控制规范化管理。

⑨客户可以选择根据无线网络或 RS-232 串口通信与其他实训设备配套无线故障设置自动控制系统 组成一个互联网，根据主控芯片计算机系统控制每一台实训机器的故障设置、故障清除、主要参数设置、 远程控制启动、反馈机制、考核得分等服务。

（5）配有380V安全性插口（五孔）和220V电源插座，为外界仪器设备给予工作中电源。

2、协助元器件组装屏

右侧组装屏配有实训考核使用的演试及认证电动机，电动机每一个接线口早已拉到板上，根据专用型安全性输电线与实训考核电源电路挂箱联接。
