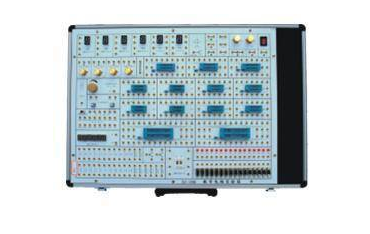

数据电路实验箱,设计方案豪华气派,服务器带来了多种多样视频信号;锁紧电源插座;台湾产面包板;正脸包装印刷标识符联线,背面安装电子器件,全部视频信号、频率计等电路均由CPLD芯片和双面线路板组成，全部元器件均采用优等名优产品,使整机的质量有所提高。因为正脸没有元器件,进而可以有效的减少和防止人为破坏的可能性。该设备特性：使用便捷,经久耐用,实验新项目灵便,可便捷进行数字控制各种实验。本儿童学习机适用高等学校以及各类职业学校电子技术专业课堂教学。

一、系统构成

1、开关电源：沟通交流键入：220V±10% 、50Hz

固定不动直流电输：出5V/2A、-5V/0.5A、±12V/0.5A 、；

可调式直流电导出： 1.2V～ 12V（/0.5A）、-1.2V～-12V（/0.5A）

2、手动式单脉冲电路2组：每一组可以同时导出正负极2个脉冲，脉冲幅度值为TTL脉冲信号。

3、持续脉冲源：0～1MHz。

4、固定不动工作频率脉冲源16路，导出为TTL脉冲信号：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

5、时钟频率脉冲产生电路及起停操纵电路。可产生四路脉冲数据信号，脉冲周期时间与输入时钟信号同样，四个脉冲中间先后相距1个键入周期时间。

6、六位高精密数字频率计，检测范围：0-9.9999MHz ，偏差<1Hz。

7、十六位逻辑脉冲信号键入开关：可键入低电频'0'、上拉电阻'1'（为正逻辑）。

8、十六位逻辑脉冲信号显示灯：显示灯亮表示上拉电阻'1'，显示灯灭表明低电频'0'。

9、数码管显示：四位由七段LED数码显示管所组成的BCD码译码器表明电路，及2位七段LED数码显示管。供数字钟、日历等实验表明用。

10、音箱及推动电路。可用作时钟报时、报案及音乐演奏的发声设备。

11、BCD码开关二组。给予BCD键入。

12、逻辑笔，鲜红色：上拉电阻；翠绿色：低电频；橘色：高阻；

13、可变性电阻器4只，电阻值各自1K，50K，100K，680K。

14、开放实验区，用以拓展实验、课题设计应用。

（1）给予40芯锁紧电源插座2只，20芯锁紧电源插座3只，16芯锁紧电源插座4只，14芯锁紧电源插座4只，可插8芯～40芯的各种各样IC。

（2）分立元件接灯线区，可接灯线电阻器、电容器、稳压极管、二极管、三极管等电子器件，便捷拓展。

二、实验新项目

1、门电路的逻辑功能及检测实验

2、组成逻辑电路（半加器、全加器及逻辑计算）实验

3、触发器原理实验（一） R-S、D、JK

4、触发器原理实验（二） 三态导出触发器原理、锁存

5、时钟频率电路检测和研究

6、集成化电子计数器及存储器实验

7、数据选择器和数据选择器实验

8、波型产生器及单稳态触发器实验

9、555时基电路实验

可选择如下所示实验

10、晶体三极管开关特点、限幅器与钳位器实验

11、TTL门电路主要参数检测实验

12、CMOS门电路检测实验

13、A/D、D/A变换电路实验

14、时钟频率电路运用实验

15、四路优先选择裁定电路实验

16、智商竟赛智力抢答实验

17、电子秒表实验

18、3位半直流电数字电压表实验

19、数字频率计实验

20、拔河赛电子游戏机实验

21、随机存储器及其应用实验

22、8路智力抢答电路设计方案实验

23、数字钟电路设计实验

24、交通信号灯操纵逻辑电路设计方案实验

25、汽车车灯操纵电路

26、篮球赛比赛30S记时器

三、实验室每个人每件配备计划方案(二人为一组，一组用一张实验桌)

1、HY-SD61台。(必配)

2、数字示波器1台。自配

3、数字万用表1只。自配

4、实验桌1张。自配

5、实验椅2把。自配
