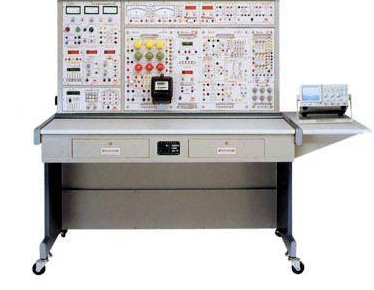

电工学实验装置
一、简述
电工学实验装置是我们公司在分析中国电焊工实验设备基础上采用成熟的技术发布的新式实验装置，结合了现阶段我国本科、大专、中专学校及职业学校电路图分析、电工技术、电工学、电机控制系统、继电器触碰操纵等科目实验考试大纲的需求而研发，特别适用于高等学校目前实验机器的升级换代，及中专学校、职业学校等新创建或改建实验室，快速开设实验课带来了最理想的实验机器设备。
二、特性
1 、 综合型强 结合了目前我国各种院校电类基础课的所有实验新项目。
2 、 适应能力强 实验深度与深度广度可根据需要作灵活调整，推广与提升可以根据课堂教学的进程作有机地融合。装置积木式构造，拆换方便快捷，加上构件就可以扩展功能或开上新实验。
3 、 全套性好 从仪表设备、专用型开关电源到实验联接专用型输电线等都配套设施齐全，仪表设备性能、精密度、规格型号等都紧密融合实验的需求开展配套设施。
4 、 一致性强 实验元器件挑选有效、配套设施详细，使多个实验结论有较好的同一性，有利于老师机构和引导实验课堂教学。
5 、 形象性强 本装置选用总体与小挂件结合的结构类型，开关电源配备、仪表盘一目了然，各实验小挂件每日任务确立，实际操作、维护保养简单。
三、作用
1 、本装置可以提供实验所需要的交流电源、低电压直流稳压电源、可调直流电源、函数信号发生器（含频率计）、受控源、交直流电源检测仪表（工作电压、电流量、输出功率、功率因素）、各实验挂箱及马达等。
2 、可以完成电工技术、电工学里的累加、戴维南、多口互联网、串联谐振、选频及一、二阶电路等实验。
3 、可以完成电路图分析 、电工学 里的单相电、三相、日日光灯、变电器、电压互感器及电表等实验。
四、技术规格
1 、键入开关电源：三相四线 ( 或三相五线 ) 380V±10% 50Hz
2 、办公环境：环境温度 -10℃ ～ 40℃ 空气湿度＜ 85%( 25℃ ) 海拔高度＜ 4000m
3 、尺寸： 167×73× 153cm 3
4 、装置容积：＜ 1.5KVA
五、基本上实验新项目
1 . 基本上电工仪表的使用与数据误差计算
2 . 降低仪表盘数据误差的办法
3 . 线形与非线性电路元器件光电流特性的测绘工程
4 . 电位差、电压的测量及电源电路电位差图的制作
5 . 基尔霍夫定律认证及常见故障分辨
6 . 叠加定理认证及常见故障分辨
7 . 电压源与电流源的等效变换
8 . 戴维南定理的认证
9 . 诺顿定理认证
10 . 多口网络检测
11 . 互易定理认证
12 . 受控源 VCCS 、 VCVS 、 CCVS 、 CCCS 的实验科学研究
13 . 典型性电子信号的分析与精确测量
14 . RC 一阶电路回应的测试 15 . 二阶动态电路回应的探索 16 . R 、 L 、 C 元器件特性阻抗特性的测试
17 . RC 串、并接选频互联网特性检测
18 . R 、 L 、 C 并联谐振电源的科学研究
19 . 用三表法精确测量直流电路等效电路主要参数
20 . 正弦函数稳定直流电路相量的探索（日日光灯功率因素提升实验）
21 . 互感器实验
22 . 单相电铁芯变电器特性的测试
23 . 三相直流电路工作电压、电流的测量
24 . 三相电源电路输出功率的测量
25 . 单相电表的校检
26 . 功率因素及零线火线的测量
27 . 负阻抗变换器及其应用
28 . 回转器及其应用
六、装置的配置
装置主要是由开关电源仪器设备控制柜、实验桌、实验挂箱及三相鼠笼电机等构成。
( 一 )HYDG-01 开关电源仪器设备控制柜
控制柜为铁制两层亚光密纹静电喷塑构造，铝制控制面板。为实验给予交流电源、直流稳压电源、直流电源、受控源、数控机床视频信号及各类测试仪表等。主要作用如下所示：
1 、主控芯片功能板
1.1 三相 0 ～ 450V 及单相电 0 ～ 250V 持续可调交流电源。配置一台三相同轴线连动自耦交流稳压器，规格型号为 1.5KVA/0 ～ 450V ，解决了三只单相电交流稳压器选用链条结构或齿轮结构构成的诸多缺陷。可调交流电源导出处配有过电流保护技术性，两色、电线间过电压及立即短路故障均可自动维护，解决了调换保险丝产生的烦恼。装有三只指南针交流电压表，根据转换开关应分别标示三相电网电压和三相变压电压。
1.2 给予双路低电压稳压管直流电 0.0 ～ 30V/ 1A 持续可调开关电源，装有数显式电流表标示电压，工作电压稳定性 ≤0.3% ，电流量稳定性 ≤0.3% ，配有短路故障软截至保护与自行恢复作用。
1.3 给予一路 0 ～ 500mA 持续可调直流电源，分 2mA 、 20mA 、 500mA 三档，负荷稳定性 ≤5×10 -4 ，额定值弹性系数 ≤ ５ ×10 -4 ，装有数显式直流电毫安表标示输出电压，具备导出开路、过流保护作用。
1.4 设有照明灯具 220V/30W 日日光灯一盏，供实验照明用；还设有 220V/30W 的日日光灯光管一支，将光管的四个头引出来以便实验用。
1.5 实验管理工具：具备设置实验时长、按时报案、关闭电源等功能；还能够自动记录与区别因为布线或操作不正确造成的走电报警、仪表盘超量程报警等。
1.6 设有真有效值沟通交流数字电压表一只，检测范围 0 ～ 500V ，量程全自动分辨、自动选择，精密度 0.5 级，三位过半数显。
2 、视频信号功能板
频率计： 6 位数显，检测范围 1Hz ～ 10MHz ，做为外界测量和内嵌视频信号工作频率标示。
视频信号工作频段： 0.2Hz ～ 2MHz ，分七档
输出波形：正弦波形、三角波、波形、脉冲波、斜蔓延到 50Hz 正弦波形
pwm占空比调整： 20% ～ 80%
导出力度： 20Vp-p( 1M Ω 负荷 ) 、 10Vp-p(50Ω 负荷 )
导出维护：过流保护，抗输出电压 ±35V （ 1 min）
力度表明：三位 LED
功率输出： ≥10W ；工作频段 (3dB 网络带宽 ) ： 20KHz( 波形、三角波、正弦波形 )
3 、仪表盘、受控源功能板
3.1 智能化沟通交流数字电压表
沟通交流数字电压表 1 只，选用美国模拟器件公司生产的新式性能卓越 RMS 真有效值转化器，配上快速 MPU 单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围： 0-500V ，工作频段： 10Hz-20Hz 。手动式量程为： 10V 、 100V 、 500V 。测量精度为 0.5 级。具备文件存储与查看功能。
3.2 智能化沟通交流数字电流表
沟通交流数字电流表 1 只，选用美国模拟器件公司生产的新式性能卓越 RMS 真有效值转化器，配上快速 MPU 单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围： 0 -5A ，工作频段： 10Hz-20Hz 。手动式量程为： 100mA 、 1A 、 5A 。测量精度为 0.5 级。具备数有文件存储与查看功能。
3.3 直流电数显电压表一只，选用 ICL 企业性能卓越 AD 转化器配上快速 MPU 单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围： 0-200V 。手动式量程为： 2V 、 20V 、 200V 。测量精度为 0.5 级。具备文件存储与查看功能。具备超量程报案、标示及断开总电原等功能。
3.4 直流电数显式毫安表一只，选用 ICL 企业性能卓越 AD 转化器配上快速 MPU 单元教学设计成的，根据键控、数显式对话框完成人机对换功能控制模式。具有自动与手动式量程，检测范围： 0-2000mA 。手动式量程为： 20mA 、 200mA 、 2000mA 。测量精度为 0.5 级。具备文件存储与查看功能。具备超量程报案、标示及断开总电原等功能。
3.5 受控源 CCVS 、 VCCS 双路，打开开关电源开关， CCVS 、 VCCS 双路受控源就可以工作中，根据适度连接，即可领取 VCVS 、 CCCS 受控源的功能。除此之外，还设有 ±12V 双路可调电源，且有发光二极管标示。
4 、控制柜挂置小挂件的具体做法
控制柜正脸右侧设有一个 74× 48.5cm 2 大凹形槽，能容纳两个挂箱和一个小挂箱。凹形槽上、下面各设有六个螺母，两边挂置大一点的挂箱，正中间挂置小一点挂箱。挂箱与控制柜选用螺帽固定不动，便于装卸搬运运输。
( 二 )HYDG-02 实验桌
实验桌为铁制两层亚光密纹静电喷塑构造，桌面上为防火安全、防潮、耐磨损高密度纤维板；上下设有两个抽屉柜（有锁），用以摆放工具及材料。右侧设有摆放数字示波器使用的脱卸式置物板。
( 三 ) 实验部件挂箱
1 、HYDG-03 电路基础实验箱
给予基尔霍夫定律（可以设置三个典型性故障原因）、叠加定理（可以设置三个典型性故障原因）、戴维南定理、诺顿定理、二端口网络、互易定理、 R 、 L 、 C 并联谐振电源电路（ L 用空心电感）、 R 、 C 串联和并联选频电源电路及一阶、二阶动态电路等实验。各实验元器件齐备，实验模块防护明晰，实验配电线路详细清楚，认证性实验和设计性实验紧密结合。
2 、HYDG-04 直流电路实验箱
给予单相电、三相负载电源电路、日日光灯、变电器、电压互感器及电表等实验。负载为三个彻底单独的前灯，可连接成 Y 或 △ 二种三相负载配电线路，每一个前灯均设有三个串联的日光灯罗口插座 ( 每一组设有三个开关操纵三个负载并接环路的导通 ) ，可插 60W 以内的日光灯九只，各前灯设有电流量电源插座；日日光灯实验元器件有 30W 电子整流器、电力电容器（ 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ）、启辉器及接线按键；互感器线圈一组，实验时临时性挂到，2个中空线圈 L1 、 L2 装到滑动架上，可调2个线圈之间的距离，同时可将小线圈放进大线圈内，装有大、小铁棍各一根或非吸磁铝锭一根；电表一只，规格型号为 220V 、 3/ 6A ，实验时临时性挂到，其电源插头、负载线都已接进电表布线架的接线头上，实验便捷；铁心变电器一只（ 50VA 、 36V/220V ），原副边均设有熔断丝有利于电流检测，可以进行变电器原、副绕组电脑分辨及变电器应用等实验。
3 、HYDG-05 元器件箱
设有三组高压电容（每一组 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 高压电容各一只），用于更改功率因数实验；给予实验所需要的各种各样元器件，如电阻器、二极管、发光二极管、稳压极管、电阻器及 12V 电灯泡等 , 还提供了十进制可变电阻箱，电阻值为 0 ～ 99999.9Ω/2W 。
4 、HYDG-06 单相电智能化输出功率、功率因数表
由 24 位专用型 DSP 、 16 位高精密 AD 转化器和快速 MPU 单元教学设计成的，根据键控、数显式对话框完成人机对换作用控制模式。app上选用 RTOS 设计理念，与此同时装有 PC 电脑监控软件来加强逻辑思维能力。能测量电路的功率、功率因数。功率测量精密度为 1.0 级，功率因数检测范围 0.3-1.0 ，电压电流测量范围为 450V 和 5A ，可自动辨别负载特性（理性表明 “L” ，溶性表明 “C” ，纯电阻无法显示），同时可存放观测数据，供及时查看。
