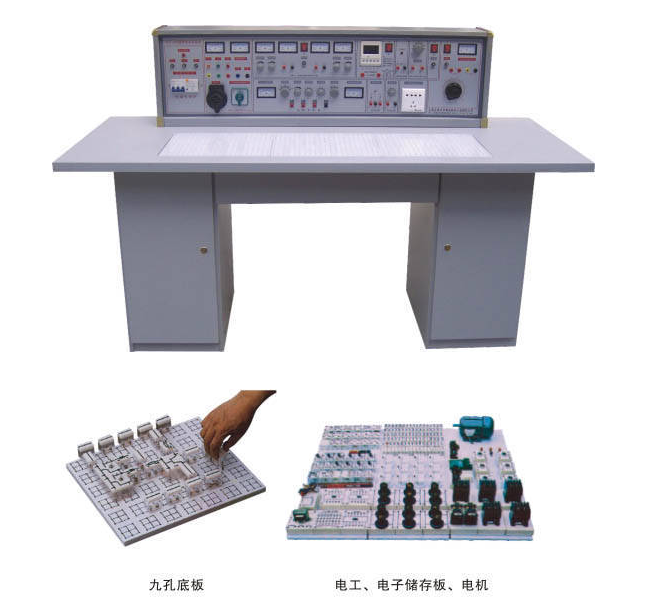

TY-18型通用性电焊工实验室机器设备
一、产品特点：
通用性电焊工实验室机器设备实验台具有较健全的安全性保障措施，较完备的作用。实验桌中间装有通用性电路板，电路板注塑加工成的，表层布有九孔成一组彼此联通插口，元件盒则在上随意拼装成实验电路，元件盒盒体全透明，形象性好，盖子印着历久弥新元件标记，线框清楚美观大方。盒体与盖子选用较科学合理的压三合一构造，检修拆卸便捷。电子器件放置于实验桌下面上下柜里，大大提升了管理能力，整体规划化程度，大大减轻了老师实验前期准备工作。
二、实验台及操作桌构造：
1．实验台机壳规格：123×35×20cm
2．三相保险座
3．三相电源键入指标值
4．总开关：实验台开关电源总开关，带走电、过压保护
5．实验按键：实验走电开关漏电作用
6．开关电源键入标示1只
7．开关电源输出标示3只(红、绿、黄三色)
8．交流电压表：标示输出相电压
9．电压转换开关：与电流表搭配使用，监示输出相电压的大小与对称性状况
10．接线座5只：A单元三相四线及接地线输出
11．电流计W相电压输出标示
12．O/I开关：三相四线电源输出操纵
(提升安全性能)
13．接线座2只：B单元沟通交流低压电源输出
14．电度表(2A)：B单元交流电路标示
15．旋纽：B单元3-24V沟通交流低电压挑选输出
16．开关：C单元两路可调电源开关
17．旋纽：C单元两路Ⅰ路稳流调整
18．旋纽：C单元两路Ⅱ路稳流调整
19．接线座2只：C单元Ⅰ路直流稳压输出
20．保险座：C单元两路可调稳压电源商业保险
21．电度表4只：两路可调稳压电源工作电压、电流量标示
22．接线座：D单元直流电5V稳压管输出
23．电度表：D单元电流量0.5V输出标示
24．开关1：操纵各低电压交流电流、视频信号
25．开关2：操纵E单元交直流电源变压开关电源
26．电度表：E单元交流电流输出标示
27．接线座4只：E单元沟通交流、直流电输出口
28．旋纽：E单元0～240V电压调节
29．电源插座：G单元220V输出电源插座
30．旋纽：声频功率放大电路音量调节
31．接线座2只：数字音频键入
32．按键：一次脉也就能开关
33．接线座3只：一次单脉冲输出口
34．电度表：信号发生器正弦波形输出工作电压标示
35．旋纽：正弦波形输出三级损耗力度粗调
36．旋纽：正弦波形输出口
37．接线座：正弦波形输出口
38．旋纽：矩形波输出力度调整
39．接线座：三角波输出口
40．旋纽：函数信号发生器工作频率细调
41．接线座：矩形波输出口
42．旋纽：函数信号发生器五级工作频率粗调
43．电度表：信号发生器输出工作频率标示
44．数字万用表：500型
45．全智能沟通交流电路精确测量电度表：根据开关心换可以同时精确测量电路I、U、KW、Kwh、T，八位液晶显示屏。
46．实验桌面尺寸：160×70cm
47．通用性电路板：规格型号35×90cm，元件盒则在上随意拼装开展实验
48．贮存板：摆放元件盒
49．左储存柜：摆放贮存板（带防盗锁）
50．抽屉柜：摆放实用工具
51．右储存柜：摆放贮存板（带防盗锁）
52．数字示波器：型号规格不分（客户备用）
53．专用工具
三、实验台性能指标：
1、键入工作电源：三相四线
2、输出开关电源及数据信号
A单元：三相四线
B单元：沟通交流3、6、9、12、15、18、24V
C单元：两路恒流电源可调稳压电源（具备负载及过流保护作用），二路输出工作电压均为0～30V，内藏式电磁阀全自动换挡，由单圈电阻器持续调整，使用便捷，输出高电压为2A，具备预 设式过流保护保护功能。
工作电压稳定性：<10-2 负荷稳定性：<10-2 纹波电压：<5mv
D单元：直流稳压5V，电流量0.5A
E单元：交交流电压0～240V持续可调式，电流量2A
F单元：220V工作电压输出，供外置仪器设备应用。
3、一次单脉冲源：每一次都可输出一对正负极单脉冲
4、函数信号发生器（正弦波形、三角波、矩形波）
①工作频段：5HZ-550KHZ分五个频率段
②工作频率标示：由HZ表立即读取
③工作电压输出范畴：正弦波形：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级损耗：0db、20db、40db具备持续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，力度持续可调式
三角波：5HZ-550KHZ>１V
5、声频功率放大电路：键入声频工作电压不少于10mv，输出输出功率不低于1W，声音可调式，里有音响喇叭，用以放大仪电路扬声，也可以作数据信号循迹仪器设备应用。
6、全智能多用途沟通交流精确测量电度表：精密度1.0级，可以同时精确测量电路电流量I、工作电压U、输出功率Kw、电磁能Kwh和上班时间T，八位液晶显示屏。
7、接地电阻：>5MΩ
8、漏电保护器：漏电动作电流≤30mA
四、结构和配置(二十四座为例子)
1、实验桌：12台学生们实验桌，一桌二座，餐桌尺寸：160×70×80cm。桌中间配备九孔电路板（规格：35×90cm），依据实验电路则在上随意拼装元件盒成实验电路。元件盒盒体全透明形象化，内窗元件一目了然，盖子印着历久弥新元件标记，线框清楚美观大方，盖子与盒体选用压三合一，检修拆卸便捷。每一张台桌装有一粒套胶板，维护通用性电路板和桌面上（如果需要在桌面上摆放电机，电焊焊接等）。台桌下边是元件储存柜，摆放实验元件。
2、步态分析控制面板：1台步态分析控制面板，各自操纵12台学生们台开关电源。通用性电路板演试屏站在实验台子上，尺寸为160×70cm。用以解读、演试。
3、实验台：共13台，学生们实验桌及步态分析操纵台子上各配置1台。
4、器械配置：
13台三相电动机，26只时间控制器，26只热继器，78只直流接触器，117只交直流电表，13只MF-47数字万用表，13套剥线钳、斜口钳、螺丝起子等设备，13套实验所需要的电阻器、电阻器、电感器、电容器、变电器、条形磁铁等元件单元盒（元件已装到单元盒里）。
五、实验新项目
1．电焊工检测仪表的应用
2．常见元件的识别与检验
3．线形元件与离散系统元件的伏安特性
4．电源外特性
5．电位差值、电压值的测量
6．电流计和电流表的扩程
7．基尔霍夫定律的认证
8．验征楞次定律
9．迭加原理与互易定理的认证
10．戴维南定理与诺顿定理的验征
11．电压源与电流源的等效变换
12．受控源特征的科学研究
13．一阶电路实验
14．二阶电路的过渡过程
15．科学研究LC元件在直流和交流电路里的特点
16．负荷得到功率大的的前提条件
17．沟通交流电路参数精确测量
18．正弦函数沟通交流电路中RLC元件的特点
19．RL及RC串连电路实验
20．RLC并联谐振电路
21．日日光灯电路连接及功率因素改进
22．三相负载的星、三角接线方法
23．三相电路及输出功率的测量
24．R-C选频互联网的科学研究
25．二端口网络科学研究
26．三相变压器实验
27．互感器电路实验
28．三相异步电动机的使用与启动
29．三相电动机继电器触碰操纵的最基本电路
30．三相电动机Y一△启动操纵实验
31．三相电动机的顺序程序实验
32．三相电动机能耗制动操纵实验
运用以上32项实验的电子器件也可以进行下边电路实验
33．简单电路
34．电路中各点电位差与定位点的挑选
35．电阻器的串连
36．电阻器的并接
37．电阻器的混联
38．电阻分压器电路
39．全电路焦耳定律
40．电桥电路的应用与牛顿第二定律
41．节点电压法
42．控制回路工作电压法
43．支路电流法
44．RCL并接电路
45．串连电路
46．变电器结构与原理
47．基尔霍夫第一定律
48．基尔霍夫第二定律
49．日日光灯电路基本原理
50．扩张电压表量程
51．扩张电流表量程
52．RC电路的过于全过程
53．RL过渡过程
54．电容器的串连电路
55．电容器的并接电路
56．电容器充电放电
57．电力电容器在交直流电源中的重要性
58．条形磁铁在电磁线圈里的健身运动
59．电容器的混联
60．纯电阻、电感器、电容器电路
61．磁耦合线圈的顺串
62．磁耦合线圈的反串表演
63．电压表工作原理
64．双连开关二地操纵
65．用数字示波器观查铁磁体
66．等效电路焦耳定律
67．两线圈的互感器及电脑
68．互感器藕合
69．功率因数补偿的办法
70．单相电电路输出功率的测量
71．录音机开关电源电路
72．过滤电路
73．电阻器与湿度的关联:用伏安法测到钨丝
在各个工作电压中的电阻值。
74．三相异步电机漏电开关操纵顺转实验
75．具备过压保护的控制回路
76．按键掌控的正反转控制配电线路
77．交流接触器操纵星一三角降压起动控制回路
