模拟电子电路实验装置

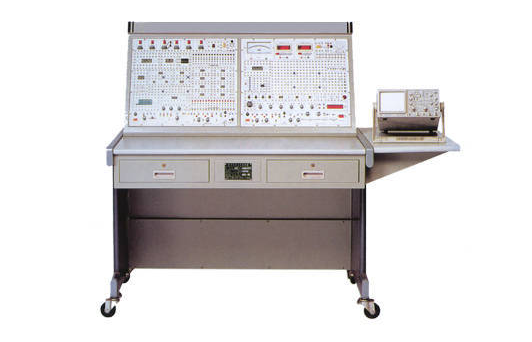

模拟电子电路实验装置 是根据现阶段我国“模拟电子技术”、“EDA 技术性及其应用”课堂教学实验考试大纲的需求，和各高等学校对于该课堂教学实验机器设备的需求和提议，由我们公司开发的新一代实验装置。
本装置能对于该学科的所有实验项目及课题设计开展实验实际操作，符合实际实验课程标准的需求，并为高端数字系统的设计开发实验及老师、硕士研究生开上新实验和进行科研提供更好的工作性质。
本装置特别适用于目前学校模电实验室的升级改造；为职业学校、中专学校、职业学校等新创建或改建实验室，快速开设实验课带来了最理想的实验机器设备。
一、技术规格
1 、键入开关电源：单相电三线 220V±10% 50Hz
2 、办公环境：环境温度 -10 ℃ ～ 40 ℃ 空气湿度＜ 85%( 25 ℃ ) 海拔高度＜ 4000m
3 、装置容积：＜ 200VA
4 、尺寸： 155×80× 123cm
二、装置的配置：
主要是由实验控制柜和实验桌两个部分组成，实验控制柜主要是由 2套模电功能板 构成 , 能同时开设2组模电实验。 基本功能构成如下所示 : ，
可调电源： ±5V/ 1A 双路， 0.0 ～ 18V/ 0.75A 持续可调式双路（根据适度连接，可获得 0 ～ ±18V 及 0 ～ 36V 持续可调稳压电源）， ±5V 开关电源还设有短路故障报案、标示作用，每路开关电源都有短路故障软截至自行恢复保护功能。
直流电视频信号： -5V ～ ±5V 持续可调式电源电路。
交流电： 0V 、 6V 、 10V 、 14V 抽头开关电源一路，中心抽头 17V 开关电源双路，每路开关电源都有过流保护自行恢复作用。控制柜左右两边设有 220V 单相电三芯电源插座多个。
函数信号发生器 : 本频率计是通过片式集成函数信号发生器及外围电路 , 数据工作电压标示及功率放大电路等组成。其输出频率范围包括 2Hz ～ 2MHz ，导出力度峰峰值换挑选，输出频率分七个频率段挑选，还设有三位 LED 数码管显示其导出力度（峰一最高值）。导出损耗分 0dB 、 20dB 、 40dB 、 60dB 四档，由两个 “ 损耗 ” 功能键挑选。
六位数显频率计：本频率计的精度等级为 1Hz 至 10MHz ，有六位共阴极 LED 数码管显示，水利闸门时基 1S ，敏感度 35mV(1-500kHz)//100mV(500kHz-10MHz) ；测频精密度为万分之二（ 10MHz ）。将频率计开关（内侧 / 外测）放置 “ 内侧 ” ，就可以精确测量 “ 函数信号发生器 ” 自身信号输出频率。将开关放置 “ 外测 ” ，则频率计表明由 “ 键入 ” 插孔输入被测信号的次数。
直流电数字电压表：分 200mV 、 2V 、 20V 、 200V 四档，直键开关心换，三位过半数显，输入电阻 10MΩ ，精密度 0.5 级。
直流电数据毫安表：分 2mA 、 20 mA 、 200 mA 三档，直键开关心换，三位过半数显，精密度 0.5 级。
设有 1 mA/100Ω 镜面玻璃指南针高精密直流电毫安表、电磁阀、杨声器、峰鸣器、振荡线圈、晶闸管、 12V 信号指示灯、功率电阻、桥堆、三极管、集成稳压管块、电容器、三极管、按键及电阻器等。
模电实验功能板设有可装、卸固定线路实验小板电源插座四只，装有共射极多管放大器 / 负的反馈放大器实验板、射极跟随器实验板、 RC 正弦波振荡器实验板、差动保护放大器实验板及 OTL 输出功率放大器实验板共五块，可采取固定线路及分立元件灵便组成开展实验。此外，还可以购买仿真模拟 EDA 免费下载板。
实验节点、测试用例选用高可靠自卡紧防转叠电源插座及检测弯针，设有高可靠圆脚集成块电源插座（ 40P1 只、 14P1 只、 8P2 只）及镀金长铜管等，供插各种各样集成块、三极管、电容器及内阻等元器件，触碰性能良好，实验靠谱。
实验功能板选用 2mm 粗厚敷铜板做成，正脸印着电子器件符号图片、标识符及联线，背面是相对应联线并焊上相对应元器件。
本装置设有电流量型漏电保护开关，控制柜如有走电状况，泄露电流超过一定值，即关闭电源。
三、基本上实验具体内容
本装置给予模电实验手册，具有相当的深度广度，各级各类学校可根据自身课堂教学的必须来选择，还能够结合自身的要进行改变、扩大及开发其他一个新的实验新项目。
1. 常见仪表仪器的应用
2. 晶体三极管共射极多管放大器
3. 场效管放大器
4. 负的反馈放大器
5. 射极跟随器
6. 差动保护放大器
7. 集成计算放大器指标值检测
8. 集成计算放大器的最基本运用 Ⅰ — 仿真模拟运算电路
9. 集成计算放大器的最基本运用 Ⅱ — 信号分析 ( 有源滤波器 )
10. 集成计算放大器的最基本运用 Ⅲ — 信号分析 ( 电压跟随器 )
11. 集成计算放大器的最基本运用 Ⅳ — 信号分析 ( 波形发生器 )
12.RC 正弦波振荡器
13.LC 正弦波振荡器
14. 函数信号发生器的安装与调节
15. 压控振荡器
16. 低频率输出功率放大器 Ⅰ — OTL 输出功率放大器
17. 期工程项目低频率输出功率放大器 Ⅱ — 集成输出功率放大器
18. 可调电源 Ⅰ — 串连型晶体三极管可调稳压电源
19. 可调电源 Ⅱ — 集成稳压电源
20. 可控硅可控整流电路
21. 运用实验 — 温度检测及控制回路
22. 综合性实验 — 万用电表的设计与调节
23) 在设备可编模拟器件设计方案实验（配 Lattice 仿真模拟可编元器件 ispPAC20 免费下载板） 六、装置的配置
