数字电路实验装置

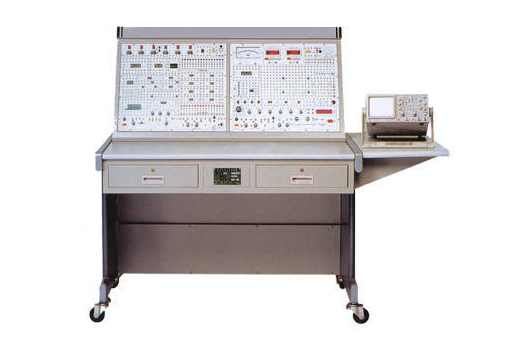

数据电子线路实验装置

“数据电子线路实验装置 ” 是根据现阶段我国 “ 数字电子技术 ” 、 “EDA 技术性及其应用 ” 课堂教学实验考试大纲的需求，和各高等学校对于该课堂教学实验机器设备的需求和提议，由我们公司开发的新一代实验装置。

本装置能对于该学科的所有实验项目及课题设计开展实验实际操作，符合实际实验课程标准的需求，并为高端数字系统的设计开发实验及老师、硕士研究生开上新实验和进行科研提供更好的工作性质。

本装置特别适用于目前学校 “ 数字电子 ” 、 实验室的升级改造；为职业学校、中专学校、职业学校等新创建或改建实验室，快速开设实验课带来了最理想的实验机器设备。

一、技术规格

1 、键入开关电源：单相电三线 220V±10% 50Hz

2 、办公环境：环境温度 -10 ℃ ～ 40 ℃ 空气湿度＜ 85%( 25 ℃ ) 海拔高度＜ 4000m

3 、装置容积：＜ 200VA

4 、尺寸： 155×80× 123cm

二、装置的配置

本装置主要是由实验控制柜和实验桌两个部分组成。实验控制柜由 2套数电功能板 构成 ，能同时开设2组数电实验。

关键功能构成 :可调电源压开关电源 :±5V/1A 双路 ;0.0 ～ 18V/0.75A 持续可调式双路 ( 根据适度连接 , 可获得 0 ～ ±18V 及 0 ～ 36V 持续可调稳压电源 ), 5V 开关电源还设置了短路故障报案、标示功能，之上开关电源都有短路故障软截至自行恢复维护功能。

脉冲视频信号：记数脉冲源 0.5Hz ～ 300kHz 划档持续可调式；导出四路 BCD 码频率、二十分频器、四分频、八分频，频率输出频率分 1Hz 、 1kHz 、 20kHz 三档粗调，每档周边也可开展细调；正负极各双路输出一次脉冲源。

给予五功能逻辑性笔、 LED 发光二极管报警指示灯电源电路、共阴数码显示管一只、声控开关报案标示、十六位开关脉冲信号导出、十六位逻辑电平键入标示、十六进制译码器显示屏（六位）、拨码盘、复位开关、杨声器、音乐片及电阻器等。

还设置了高可靠圆脚场效应管电源插座（ 40P2 只、 28P1 只、 24P1 只、 16P5 只、 14P6 只、 8P2 只）及镀金长铜管等，供插各种各样场效应管及元件等。

数电实验功能板配有可装、卸固定线路实验小板电源插座四只，可购买数据 EDA 下载板。

三、基本上实验具体内容

1. 晶体三极管开关特点、限幅器与钳位器

2.TTL 集成化逻辑性大门的逻辑性功能与主要参数检测

3.CMOS 集成化逻辑性大门的逻辑性功能与主要参数检测

4. 集成化逻辑性电路的连接和推动

5. 组合逻辑电路的设计与检测

6. 数据选择器及其应用

7. 数据选择器及其应用

8. 触发器原理及其应用

9. 电子计数器及其应用

10. 移位寄存器及其应用

11. 脉冲调节器及其应用

12. 应用逻辑门造成脉冲数据信号 —— 自激振荡多谐振荡器

13. 单稳态触发器与施密特触发器 —— 脉冲延迟与波型整形电路

14.555 时基电路及其应用

15.D/A 、 A/D 转化器

16. 知识竞赛竞答装置 —— 综合性实验

17. 电子秒表 —— 综合性实验

18. 三位半直流电数字电压表 —— 综合性实验

19. 数字频率计 —— 综合性实验

20. 拔河赛电子游戏机 —— 挑战性、综合性实验

21. 随机存取存储器 2114A 及其应用 —— 综合性实验

22. 在设备可编数据元器件设计方案实验（配 Lattice 企业 4128V 下载板）
