伺服比例液压综合实验装置：组成、参数、功能与实验项目全解析

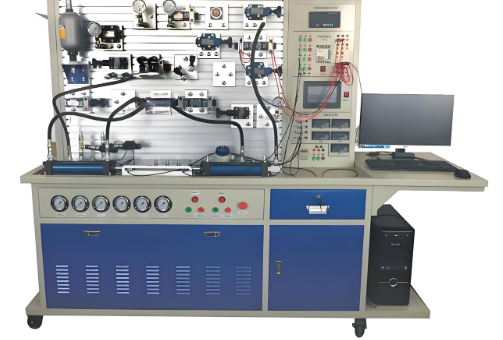

伺服比例液压综合实验装置

在现代化液压传动与智能控制教学中，伺服比例液压综合实验装置已成为高校实验室、职业院校实训中心及企业研发部门的核心装备。该装置通过集成开发测试分析系统，能够对流量、压力、功率、转速、位移、温度等参数进行计算机智能数据采集、分析与处理，并自动生成报表和曲线，从而完成各类常规液压回路、液压马达、各类阀泵动静态测试。借助这套比例液压综合实验系统，学员可深入掌握液压系统性能测试、智能控制、远程控制以及液压与计算机通讯等前沿技术。

一、伺服比例液压综合实验装置的系统组成

本装置采用模块化设计，主要由实验工作台、液压泵站、常用液压元件、电气控制单元及数据采集系统五大模块构成，各模块功能独立，扩展升级极为方便。

1. 实验工作台与辅助平台

• 主安装面板：采用带“T”型沟槽的铝合金型材结构，可随意、快速地安装液压元件并搭接实验回路。

• 辅助平台：优质冷轧钢板表面静电喷塑，台面同样带有“T”型槽，一半用于元件摆放，另一半为油管支架，底部设有钢制滤油网板。辅助平台底部装有四个万向脚轮，移动与定位灵活。

2. 常用液压元件配置

以北京华德等工业级液压阀为主，每个元件均配有油路过渡底板，可稳固放置在铝合金面板上。油路搭接采用开闭式快换接头，拆接方便且绝不漏油，保证了伺服比例液压实验台的整洁与高效。

3. 电气控制单元

• 电源：国家标准AC220V（±5%）、50HZ供电，带短路、漏电、过载保护；安全控制电压为DC24V。

• 环境适应性：使用温度-10℃~+50℃，相对湿度＜85%（25℃），海拔＜4000m。

• 可编程序控制器（PLC）：采用日本三菱FX1N-24MR，I/O口20点，继电器输出形式，实现机电液一体化控制。

• 配套电气：含漏电脱扣器、接触器、直流24V电源、电磁阀输出控制口、接近开关、连接线缆、按钮、指示灯等。

二、伺服比例液压综合实验装置技术参数

该液压比例控制实验台的泵站采用电机—泵一体设计，运行稳定且噪音低，为长时间实验提供可靠动力。

三、伺服比例液压综合实验装置功能特点

1. 模块化结构：所有元器件模块功能独立，扩展、升级方便，可随意在通用铝合金型材板上组装回路。

2. 工业级元件：全部采用标准工业液压元件，使用安全可靠，贴近现场实际。

3. 快速连接：特殊密封接口与快换接头，保证实验组装快捷、拆接不漏油。

4. 智能化数据采集：通过传感器与专用软件，可对压力、流量、位移、功率、温度等参数进行实时采集、分析与处理，自动生成曲线报表。

5. PLC电气控制：支持三菱PLC编程，实现机电液一体控制，并配有电气液传动回路模拟仿真教学软件，可在计算机上预先设计和仿真运行。

6. 安全保护：系统采用24V DC安全电压，带电流型漏电保护装置，电气回路使用安全导线。

7. 可扩展性强：因采用模块化设计，学生可自行设计、组装上百种扩展液压回路。

四、伺服比例液压综合实验装置实验项目

该装置覆盖从基础元件测试到复杂比例控制的全链条实验，是理想的PLC液压综合实验装置。

1. 常用液压元件性能测试（静态/动态）

• 液压泵、溢流阀、节流阀、调速阀、减压阀、顺序阀、液控单向阀、电磁换向阀等特性测试。

2. 液压传动基本回路实验（20项经典回路）

包括进油/回油/旁路节流调速回路（节流阀、调速阀）、压力调定回路、二级调压回路、减压回路、速度换接回路、卸荷回路、顺序动作回路、闭锁（平衡）回路、蓄能器应用等。

3. 学生自行设计与扩展实验

提供开放式平台，可扩展上百种液压回路实验，培养创新思维与动手能力。

4. PLC可编程序控制器电气控制实验

• PLC指令与梯形图编程学习

• PLC与计算机通讯、在线调试与监控

• PLC对液压传动的优化控制

5. 数据采集系统实验

进行实验数据采集、分析、处理、即时显示、实验曲线自动生成等，掌握现代测试技术。

6. 比例液压类实验

比例阀性能测试：

• 比例溢流阀：控制特性、负载特性、动态特性测试

• 比例方向阀：控制特性、节流特性、动态特性测试

比例控制回路实验：

• 电磁比例溢流阀的稳压控制与压力控制系统

• 电磁比例方向阀的换向与调速控制回路

• 比例控制系统的液压缸位置控制实验

• 比例系统的简单液压闭环控制实验

五、结语与应用场景

伺服比例液压综合实验装置凭借其模块化设计、工业级配置、智能化数据采集以及丰富的实验项目，成为液压与气动、机电一体化、自动化等专业教学与科研的理想平台。无论是基础液压回路验证，还是先进的比例伺服控制研究，该设备都能提供强有力的支持。如果您正在寻找高性价比的伺服比例液压实验台，或需要了解该装置的详细配置清单与定制方案，欢迎进一步咨询
