力士乐液压传动与PLC控制实训装置：组成、参数、实训项目与配置全解析

力士乐液压传动与PLC控制实训装置

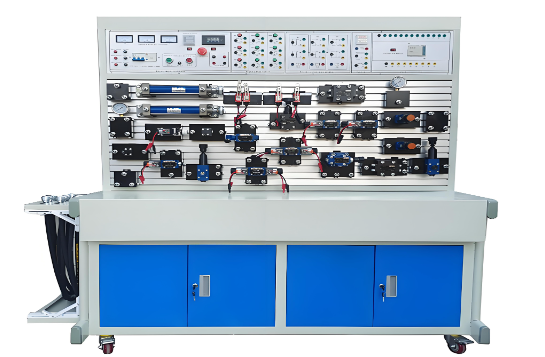

在高校机电一体化、自动化类专业的电液控制教学中，力士乐液压传动与PLC控制实训装置是一款集真实液压元件、执行模块、继电器控制与PLC编程控制于一体的综合性实训设备。该装置采用开放型实训台结构，液压元件全部做成独立模块并配带弹性插脚底板，学员可在通用铝型材板上自由组装各类液压回路，兼顾机械手动、传统继电器与先进PLC自动控制三种方式，是液压传动课程从“看懂原理”走向“动手搭回路”的理想平台。

一、力士乐液压传动与PLC控制实训装置核心构成

本装置由实训台主体、独立液压泵站、力士乐系列液压元件模块、电气控制单元及实验室安全管理系统组成：

• 铝型材一体式台架：整体结构采用铝型材搭建，元件拆装、回路更换方便，台面整洁。

• 独立外置泵站：电机与变量叶片泵轴承式连接（一体化），再与40L油箱固定在一起，油箱与控制台单独放置，减震降噪，维护方便。

• 真实力士乐液压阀：二位/三位电磁换向阀、调速阀、溢流阀、减压阀、顺序阀、液控单向阀、压力继电器等均为工业级元件，阀座采用航空铝加工并发黑处理。

• 三重控制模式：机械手动控制 + 传统继电器控制 + 西门子PLC自动控制，方便对比教学。

• 实验室安全管理系统：集成无线远程电源管理，终端配2.8寸TFT彩色液晶屏与数据采集模块，实时显示三相电流、三相电压、有功/无功功率、功率因数、频率等电参数；带密码上电功能，只有密码正确才给实验台送电。

二、主要技术参数

以上参数决定了这台力士乐液压PLC实训台既能完成基础液压回路验证，也能做PLC闭环逻辑控制与触摸屏组态教学。

三、功能特点

1. 模块化快装结构：液压元件配统一底板，通用铝型材面板+T型沟槽，快换接头接驳，拆接不漏油。

2. 工业级力士乐阀件：采用力士乐技术液压元件，贴近工程现场，实验数据有参考价值。

3. 三种控制方式对比教学：同一回路可分别用手动、继电器、PLC跑一遍，直观体会自动化优势。

4. 安全等级高：三相漏电保护+直流过流保护+24V安全控制电压+密码上电，适合批量开课。

5. 电参数可视化管理：安全管理系统实时采三相电压/电流/功率/功率因数，方便实训过程监管。

6. 可扩展性强：除标配19项典型回路外，学生可自行设计搭建其他液压回路。

四、可完成的实训项目

1. 液压基本回路实训（典型19项）

• 压力控制类：单级调压、多级调压、减压回路、卸荷回路

• 调速类：进油/回油/旁油节流调速回路

• 快速运动：液压缸差动连接快速回路

• 速度换接：调速阀短接、串联、并联换接回路

• 方向控制：二位/三位换向阀换向回路、"O"型机能锁紧、液控单向阀锁紧

• 顺序动作：顺序阀控制、压力继电器控制、行程开关控制

• 同步控制：调速阀控制的同步回路

2. PLC与触摸屏控制实训

• 西门子S7-200 SMART指令与梯形图编程

• PLC I/O接线、继电器模块、时间继电器模块、按钮模块综合应用

• 触摸屏软元件控制回路

• PLC对液压系统的顺序逻辑优化控制

这台液压与PLC控制实训设备真正把“液、电、机、屏”打通，学生学完能直接对接产线电液控制岗位。

五、力士乐液压传动与PLC控制实训装置配置清单

1. 电气控制模块

• 西门子S7-200 SMART PLC主机（12入/8出）

• 直流继电器模块（3只DC24V继电器，带指示）

• 控制按钮模块（9只复位按钮）

• 直流时间继电器模块

• 电源模块：3只380V电压表、熔断器、指示灯、急停、油泵启停、DC24V输出

• 通态7寸触摸屏

• 实验室安全管理系统（2.8寸TFT+采集模块）

2. 液压动力与执行

• 1.5kW变量叶片泵泵站（40L油箱，L-HL46液压油）

• 双作用液压油缸 行程200mm ×2

• 耐震压力表（10MPa）×1

• 油管支架、进油/回油四通、分配块、三通/四通铝板、8通径液压油管22根

3. 力士乐液压阀件（工业级）

• 调速阀 2FRM5-31B/15QB ×2

• 二位三通/二位四通/三位四通（O型、M型）电磁换向阀

• 二位四通手控换向阀

• 节流阀、单向阀、先导式溢流阀、直动式溢流阀

• 直动式顺序阀、直动式减压阀、液控单向阀、压力继电器

完整清单含24项液压元件与7项电气模块，覆盖方向、压力、流量、顺序、同步、PLC触摸屏全类型实验。

六、适用场景与选型一句话

这款力士乐液压传动与PLC控制实训装置适用于高等院校机电一体化、液压与气动、自动化、智能制造类专业的实验教学，也适合职业院校技能实训与1+X证书考核训练。如果你正在找一台带西门子S7-200 SMART、用力士乐工业阀、有密码上电安全管理系统的液压PLC综合实训台，本方案可直接作为产品页技术标参。

相关产品推荐

• 液压传动与PLC控制实训装置
• 液压与气压传动PLC控制综合实训装置
• 液压气动PLC控制综合实训装置
• 气动PLC控制教学实训装置

更多教学设备与实训室整体方案，请查看产品中心。
