电液伺服测试实验台：静态动态特性测试与CAT计算机辅助测试全解析

电液伺服测试实验台

电液伺服控制技术是随着液压传动技术发展而衍生出的新型高精度控制技术，其控制精度与响应快速性远高于普通液压传动，在现代工业自动化领域应用广泛。在液压技术实验教学中，电液伺服测试实验台能够帮助学生直观掌握伺服系统核心元件——电液伺服阀的静态特性、动态特性及主要性能参数，是高等院校、职业院校机电一体化、液压与气动、过程控制等专业不可缺的实训装备。本文从实验标准、技术参数、系统结构、实验内容到配置清单，全面解析这台液压CAT实验台的教学与科研价值。

一、电液伺服测试实验台参照的试验标准

一套合规的电液伺服阀测试实验台，其试验方法必须对接行业与国家标准的实测要求：

1. 机械电子工业部JB/JQ20233-88《电液伺服阀试验方法》

2. 航空工业部HB5610《电液流量伺服阀通用技术条件》

3. 国家标准GB/T15623－1995《电液伺服阀试验方法》

以上标准覆盖了空载流量特性、压力增益、负载流量特性、频率响应、阶跃响应等核心检测项目，也是本电液伺服测试实验台软件菜单与报表模板的设计依据。

二、核心教学与科研参数

本电液伺服测试实验台面向高校实验教学中“伺服阀特性测试+伺服系统闭环/开环控制”双重需求，主要技术参数如下：

• 系统额定工作压力：10MPa

• 泵源配置：单泵6.67L/min，单电机1.5kW（进口件），共2套，泵源AC380V

• 控制电压：DC24V，模块化组合搭接

• 可完成实验：伺服阀静态特性、动态特性、闭环控制、开环控制（阶跃/正弦信号响应）

• 数据采集：32通道模拟输入、16通道数字输入、12路模拟输出

• 静态流量测量精度＜2%，动态流量频带＞100Hz

• 压力测量精度＜2%，压力测量频带＞100Hz

• 工控机：945GZ主板/酷睿双核2.0G/1G内存/160G硬盘/17寸液晶，配彩色喷墨打印机

• PLC控制器：8位数字量输入、6位数字量输出，24VDC/4.5A工作电源

• 软件支持二次开发，提供程序接口

上述指标决定了这台伺服阀频率响应实验台既能做教学演示，也能承担小型科研课题的扫频与数据处理。

三、电液伺服测试实验台整体结构设计

1. 测试对象与测量参数

电液伺服阀的静态特性包括压力增益、空载流量特性、压力流量特性、内部泄漏特性；动态特性以频率特性或阶跃响应表示。实验中实测参数包括：

• 控制流量 Q

• 供油压力 ps、回油压力 pt

• 控制口压力 pa、pb

• 无载缸位移 s（动态测试）

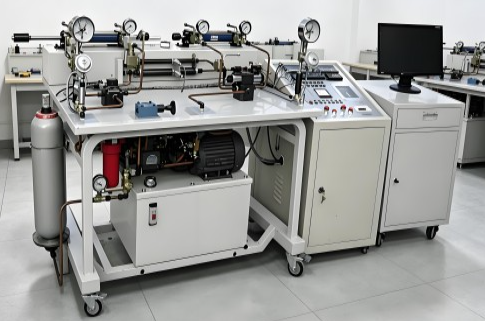

2. 四大组成单元

本电液伺服测试实验台由四部分构成：

1. 液压站：提供10MPa额定压力油源，双泵双电机冗余设计

2. 电控部分：液压站供电控制柜，可集成于液压站前面板

3. 立式仪表柜：按人机工程学设计，内置高精度仪表、放大器、稳压电源及安全保护电路

4. 工控数据采集单元：高精度采集卡+模拟量输出，实现全系统CAT控制与远端I/O控制

3. 液压系统动静共用设计

动静态特性试验在同一台电液伺服测试实验台上完成：

• 测静态：截止阀阻断通往液压缸油路

• 测动态：仅打开至液压油缸通路

传感器布局：

• 伺服阀进油口、两负载口各装压力传感器

• 两负载口间设整流回路+涡轮流量计，测控制流量

• 比例节流阀串联流量计，调负载压力

• 回油路流量传感器测泄漏流量

• 动态缸活塞杆加装速度传感器，速度×系数折算伺服阀输出流量

4. 动态缸自动定中

针对伺服阀零偏、缸体两腔泄漏不均、摩擦不对称导致的活塞漂移，本电液伺服阀测试实验台在活塞杆另一端配位移传感器，信号反馈至伺服放大器输入端，自动纠正偏移，保证正弦扫频时活塞不跑中。

四、数据采集与测试软件

1. 信号链路

传感器→二次仪表（放大/滤波/转换/数显）→接口电路→工控机→SQL Server 2000数据库→报表/曲线/打印。

2. 板卡与控制逻辑

• A/D板：压力、温度、流量经二次仪表变送后入工控机

• 数字量输出：控电磁阀开闭

• D/A输出：程序控制伺服阀动作与开度，驱动放大线圈

3. 中文测试软件特点

• 基于Windows 2000/XP全中文界面

• 多媒体定时器，采样精度达1ms

• 多线程：采集、显示、存储分线程，实时性强

• 模块化菜单：文件 / 系统测试 / 报表管理 / 技术参数入库 / 设置 / 工具 / 帮助

• 支持自动设阀+手动填参，也支持手动搭系统做扩展实验

这套软件架构让电液伺服测试实验台从“能测”升级为“好教、好管、好复现”。

五、核心实验内容

1. 基础认知类

• 掌握机电一体化与计算机辅助测试（CAT）基本技能

• 理解电液伺服阀控液压缸开环/闭环系统在正弦、阶跃输入下的响应特性

2. 静态特性实验

• 无载流量特性实验：额定电流全范围扫描，自动算出额定流量、流量增益、线性度、不对称度、滞环

• 压力增益实验：节流阀关死，正负额定电流扫描，看两控制口压力曲线

• 负载流量特性实验：0.01Hz三角波驱动，比例节流阀模拟外负载，输出压力-流量特性曲线

3. 动态特性实验

• 频率响应实验：5–200Hz正弦扫频，FFT变换输出波德图，自动读幅频宽（-3dB）、相频宽（-90°）

• 阀控液压缸阶跃响应实验：只开油缸通路，测系统阶跃响应超调、稳态与时间参数

4. 比例阀拓展实验

增加比例溢流阀、比例电磁换向阀，通过专用比例电路认知比例控制，拓宽电液伺服与比例控制实验台的教学覆盖面。

六、电液伺服测试实验台六大产品特点

1. 动静同台：截止阀切换，静态流量与动态频响一台搞定

2. 全CAT化：计算机辅助测试+远端控制，接口开放可升级

3. 比例节流阀加载：省人力、省时间、数据重复性好

4. 虚拟信号源：省掉超低频信号发生器、频响仪等外设

5. 软面板显示：压力、流量、电流全在界面上看，少接机械表

6. 可扩展：按教学需要后期加实验项目，不改主体结构

七、主要配置清单
