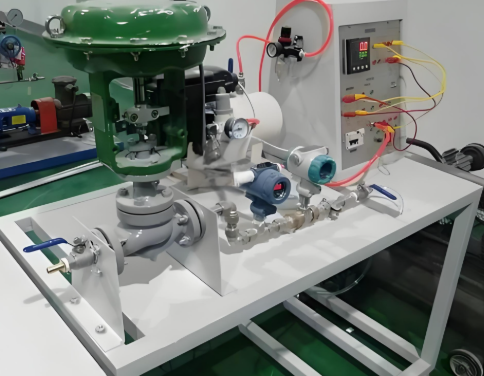

气动调节阀拆装调校实训装置

自动化仪表与过程控制领域的教学与培训中，气动调节阀拆装调校实训装置是不可或缺的核心设备。无论是职业院校的自动化专业，还是石油、化工、电力等企业的内部仪表工技能培训，一套功能完善的气动调节阀拆装调校实训装置（也称气动调节阀实训台）都能极大地提升学员的动手实操能力。本文将从核心配置、实训项目及配套工具三个维度，为您深度解析这款过程控制阀门实训装置的详细参数与教学价值。

一、气动调节阀拆装调校实训装置核心配置与技术参数

本装置采用模块化设计，由多个独立单元组成，确保学员能够全面掌握从管路连接到仪表调校的全过程，是理想的仪表自动化实训装置。

1. 操作台与辅助操作台系统

实训台面均采用一级冷轧钢板，坚固耐用且防静电。主操作台参考尺寸≥900 * 600 * 700mm，台架采用50 * 50mm优质方钢管焊接，底部可调整水平并经过表面喷塑处理。辅助操作台尺寸≥1200 * 600 * 700mm，设计为二层结构，台面铺设2mm厚度透明胶板，并配有专属的零部件定位摆放标识。这种人性化设计极大方便了气动调节阀拆装调校实训装置的规范化教学与设备收纳。

2. 操作盘与精密测量仪表

操作盘参考尺寸≥500 * 180 * 600mm，盘内预留管路阀门安装位置，并配备转换开关。仪表系统包含：

• 数字精密压力变送器：测量范围0～0.6Mpa，输出4-20mA，现场显示，用于精准监测气压。

• 涡轮流量计：测量介质为气体，范围0～0.6Mpa，输出4-20mA，现场显示。

• 行程测量专用仪表：量程0-30mm，配备液晶显示器与磁性仪表座，是调节阀行程校验的专用工具。
  这些高精度仪表为后续的调节阀泄漏量测试与性能评估提供了可靠的数据支持。

3. 控制操作器与气源处理单元

操作器支持220VAC或24VDC双电源，具备多种阀位控制输出（0～10mA/4～20mA/0～5V/1～5V可选）及光电隔离功能，通讯接口为RS485或RS232，模拟工业现场控制环境。气源部分包含气动精密调压器（输出压力0.4-400Kpa连续可调）和空气减压阀（输出压力12-600Kpa可调），搭配不锈钢管路阀门（DN15，PN1.6Mpa）及气源管道快速接头（铜/PVC材质），构成完整的气动回路，满足气动执行器拆装调校实训的各种气源需求。

4. 安装支架

采用碳钢法兰材质（公称通径DN32，PN1.6Mpa），支架底部可自由移动，表面经过镀锌处理，防腐防锈，便于学员进行不同工况下的阀门安装调试。

二、气动调节阀拆装调校实训装置核心实训项目

该装置专为培养学员的实际故障排查与维护能力而设计，主要涵盖以下核心实训项目：

1. 气动薄膜控制膜头的拆解与组装：学员可亲手操作，掌握膜头内部结构、弹簧范围调整及密封原理，这是气动薄膜控制阀拆装实训的基础。

2. 阀门定位器在控制阀上的安装、调试：这是本套气动调节阀拆装调校实训装置的重点与难点，训练学员精准定位、气路连接及参数设置，确保阀门动作灵敏准确。

3. 手操器的电路、气路连接：熟悉操作器的电气接口与气动回路连接规范，掌握手动控制与自动控制的无缝切换。

4. 调节阀行程校验：利用行程测量专用仪表，精确校验阀门开度与信号反馈的一致性，确保控制精度。

5. 调节阀本体试漏与泄漏量测试：学习密封性能检测方法，评估阀门在额定压力下的泄漏等级，确保工业现场的安全可靠运行。

三、气动调节阀拆装调校实训装置配套工具清单

为了配合上述高难度实训项目，本装置配备了齐全的专业级拆装工具，让学员在仿真的工业环境中进行操作。工具清单如下：

• 紧固工具：十字/一字螺丝刀（6〞，工具钢）、内六角扳手（8mm）、活扳手（12〞）。

• 扳手组合：开口扳手（10-12、14-17）、开口/梅花扳手（13-13、16-16）、梅花扳手（22-24）。

• 拆装辅助：锤子（3磅，工具钢木质手柄）、錾子（12〞，T11钢材质）。

这些工具均选用优质钢材，耐用性强，完全满足气动调节阀维护维修实训台的各种高强度拆装需求。

四、产品优势与应用场景

这款气动调节阀拆装调校实训装置不仅配置精良，而且注重教学的实用性与安全性。其模块化设计使得教学组织更加灵活，从基础的气动薄膜控制阀拆装实训到复杂的阀门定位器调试实训，都能完美覆盖。该设备广泛应用于中高职职业院校的自动化仪表专业、化工过程装备技术专业，同时也是企业员工技能鉴定、岗前培训的首选设备。
